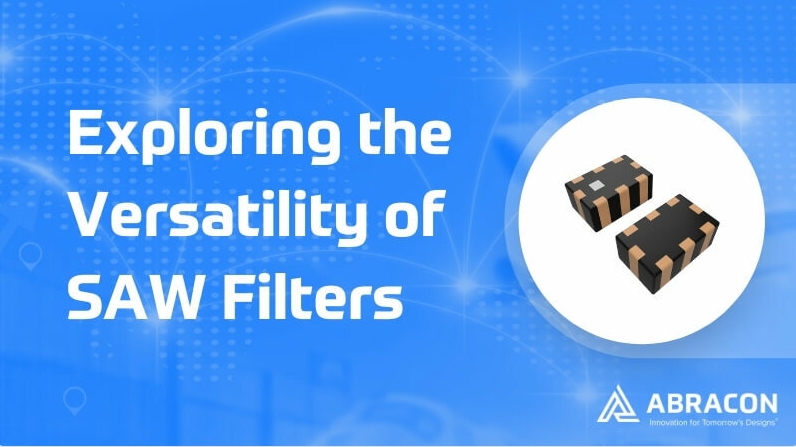

探索SAW濾波器的多功能性:了解Abracon的先進解決方案

來源：億金電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-11-05 17:23:43【大中小】

分享到：

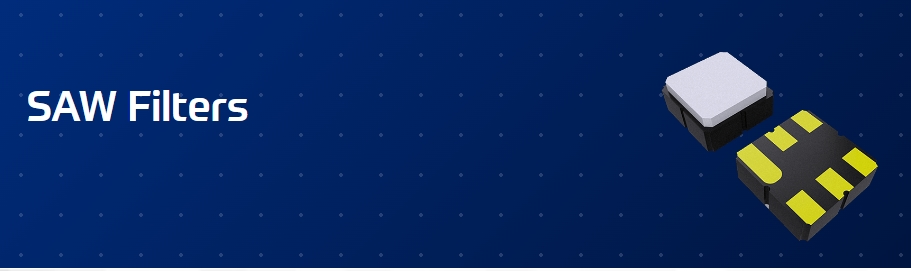

Abracon晶振的 SAW（表面聲波）濾波器是現代射頻系統中的關鍵組件，可在各種應用中提供精度和效率。這些濾波器旨在支持 836.5 MHz 至 1880 MHz 的頻率范圍，并提供 3.0 x 3.0 mm 和 1.4 x 1.1 mm 等緊湊尺寸，使其成為空間受限器件的理想選擇。

20241105172641

Abracon 的 SAW濾波器具有低插入損耗，可增強所需頻率信號的強度，并且具有高衰減性，可有效過濾掉不需要的頻率。其緊湊的外形使其適用于便攜式和電池供電的設備。此外，這些過濾器與多種協議兼容，包括 GPS、GLONASS、BEIDOU 和 GALILEO，展示了它們在各種應用中的多功能性。

20241105172743

這些聲表濾波器用于工業自動化、資產跟蹤、無線通信、消費電子產品和醫療設備等領域。此外，它們對于確保自動化系統中的可靠通信、提高位置跟蹤設備的精度以及提高無線網絡的信號清晰度和強度也至關重要。在消費電子產品中，它們支持日常小工具的功能，而在醫療設備中，它們確保關鍵醫療保健設備的準確和可靠的性能。
Abracon 的 SAW 濾波器具有高性能和可靠性，使其成為各種先進技術應用不可或缺的產品。它們體積小、功耗低，完美地滿足了現代便攜式設備的需求。

好處：
1、低插入有助于以所需頻率進行濾波
2、高衰減有助于過濾掉不需要的頻率
3、小尺寸支持空間有限的電路板
4、低消耗有助于提高系統電池升程或優化
5、由于支持多種協議，用途廣泛

多應用于：工業自動化、資產跟蹤、無線通信、消費電子、醫療設備、聯網、工業自動化。

Part Number	Frequency	Bandwidth	Insertion Loss	Size	Application
ABSES4AL-45CM03AM	2.4 GHz	82 MHz	1.46 dB	0.9 x 0.7 x 0.55mm	Wi-Fi/Bluetooth/ZigBee/Matter
AFII-LW-0016	5562 MHz	345 MHz	3.0 dB	1.8 x 1.4 x 0.65mm	Wi-Fi
AFII-LW-0017	5250 MHz	160 MHz	2.0 dB	1.8 x 1.4 x 0.65mm	Wi-Fi
ABSNS6A7-1AKM011M	836.5 MHz	25 MHz	2.4 dB	3.0 x 3.0mm	Consumer Electronics
ABSNS6A7-1CHM011M	881.5 MHz	25 MHz	2.2 dB	3.0 x 3.0mm	Consumer Electronics
ABSNS6A7-368M02CM	1880 MHz	60 MHz	3 dB	3.0 x 3.0mm	Consumer Electronics
ABSES5AD-1E3M012M	915 MHz	26 MHz	1.6 dB	1.4 x 1.1mm	Precision Location
ABSES5AD-L100KM	1582.4 MHz	46 MHz	1.2 dB	1.4 x 1.1mm	Precision Location
ABSES5AF-L100KM	1582.4 MHz	46 MHz	1.2 dB	1.1 x 0.9mm	Precision Location
ABSTS5A2-1CHM011M	881.5 MHz	25 MHz	1.3-1.8 dB	1.1 x 0.9 x 0.5mm	Cellular
ABSTS5A2-1F6M01BM	942.5 MHz	35 MHz	2.0-3.0 dB	1.1 x 0.9 x 0.5mm	Cellular
ABSTS5A2-210M011M	1176.5 MHz	25 MHz	1.8-2.4 dB	1.1 x 0.9 x 0.5mm	GPS L5, High precision
ABSTS5A2-22NM024M	1223 MHz	52 MHz	1.8-2.6 dB	1.1 x 0.9 x 0.5mm	GPS L2, High precision
ABSTS5A2-2HMM01MM	1582.47 MHz	46.84 MHz	1.2-1.7 dB	1.1 x 0.9 x 0.5mm	GNSS, GPS, GLONASS, COMPASS
ABSTS5A2-34IM033M	1842.5 MHz	75 MHz	2.0-4.0 dB	1.1 x 0.9 x 0.5mm	Cellular
ABSTS5A2-396M02CM	1950 MHz	60 MHz	1.6-2.5 dB	1.1 x 0.9 x 0.5mm	Cellular, AECQ200
ABSTS5A2-3H4M02CM	2140 MHz	60 MHz	1.9-2.5 dB	1.1 x 0.9 x 0.5mm	Cellular
ABSTS5A2-45HM03BM	2441.75 MHz	83.5 MHz	2.2-2.6 dB	1.1 x 0.9 x 0.5mm	Bluetooth, WiFi, ISM
ADSTS5A2-1CHM011M	881.5 MHz	25 MHz	1.5-2.0 dB	1.1 x 0.9 x 0.5mm	Cellular, Balanced output
