獨家提供泰藝晶振利用削波正弦波形在電路設計中的技術

晶體振蕩器削波正弦波形輸出

•截斷的正弦波形最多TCXO晶體振蕩器的流行輸出選項.

-低功耗,改善散熱性能特點更好的老化和頻率穩定性能

-比CMOS輸出有源晶體振蕩器更好的相位噪聲性能產量

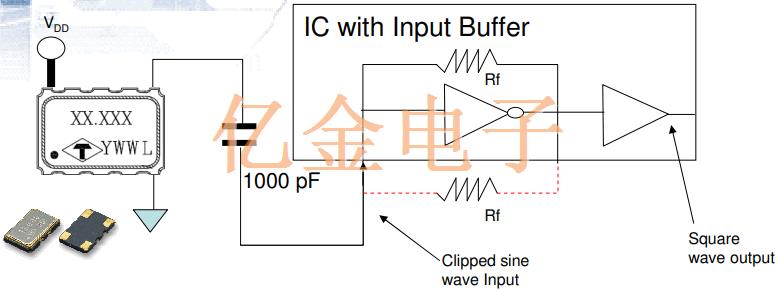

使用Clipped正弦波形芯片組有輸入緩沖器

•要將限幅波形轉換為CMOS的方波信號,需要輸入緩沖器.

•通常,IC將TCXO溫補晶振的輸出輸入緩沖區.振蕩器電路應具有與逆變器并聯的RF反饋.

•如果IC沒有Rf電阻輸出引腳的逆變器.

•外部Rf值應在100K至10M歐姆之間.

•除7050貼片晶振系列外,需要在TCXO晶振輸出引腳之間串聯一個1000pF電容和所有其他小型TAITIEN TCXO的IC時鐘輸入引腳.

使用Clipped正弦波形沒有輸入緩沖器的芯片組

獨家提供泰藝晶振利用削波正弦波形在電路設計中的技術

•如果IC沒有包含輸入緩沖器功能,則可以連接到74HC04和RF等變頻器,TCXO晶振和時鐘輸入引腳必須插入輸出引腳用于將限幅正弦波形轉換為方波的IC

•外部Rf值應在100K至10M歐姆之間.

•除5070晶振產品系列外,需要在電容器之間串聯一個1000pF的電容器,TCXO輸出引腳和IC時鐘輸入引腳,用于所有其他更小尺寸的TAITIEN TCXO晶振.

在使用中削波正弦波形與振蕩器IC配合使用

•具有限幅正弦波輸出的泰藝TCXO晶振也可以與振蕩器IC一起使用生成芯片組的方波輸出.

•TCXO的輸出需要連接到振蕩器IC上的晶體輸入引腳和振蕩器IC的輸出引腳連接到芯片組的輸入引腳.

•除7x5mm有源晶振系列外,需要在電容器之間串聯一個1000pF的電容器,TCXO輸出引腳和IC時鐘輸入引腳,用于所有其他更小尺寸的泰藝溫補晶振.
