精工SC-20T晶振32.768KHZ四腳貼片系列
精工晶振作為日本四大品牌之一,始終堅持不斷研發創新,為世界各地更多產品應用提供更多優異的石英晶振,32.768K晶體.一直以來SEIKO晶振都是以32.768KHZ音叉晶體為主,隨著市場發展,為了更好的滿足用戶需求,不斷研發創造,先后推出超小型1210貼片晶振以及有源32.768K晶振SH-32S晶振,包括最新推出的精工SC-20T晶振32.768KHZ四腳貼片系列.

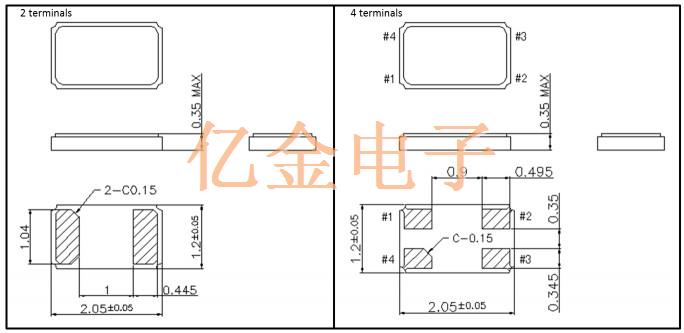

精工所生產的32.768K晶振為世界各地用戶指定品牌,小到兒童玩具,大到機械設備均選用精工32.768K晶振.精工SC-20T晶振是采用兩腳和四腳封裝的小型,薄型SMD晶振,厚度為0.35mm,金屬封裝具有較強的抗振性,耐腐蝕性特點.SC-20T晶振內置光刻技術加工的石英晶體,高精度,低功耗,使用可靠性高.
|
記號 |
SC-20T晶振 |
||
|
2終端 |
4終端 |
||
|
公稱頻率 |
f_nom |
32.768kHz |
|
|
頻率容許偏差 |
f_tol |
±20x10-6 ※請聯系我們以便獲取其它可用偏差的相關信息 |
|
|
頂點溫度 |
Ti |
+25±5ºC |
|
|
二級溫度系數 |
B |
(−0.033±10%)x10-6/ºC2 |
|
|
負載容量 |
CL |
6.0pF,7.0pF,9.0pF,12.5pF ※請聯系我們以便獲取其它可用CL的相關信息 |
|
|
串聯電阻 |
R1 |
75kΩ最大值 |
|
|
絕對最大激勵等級 |
DL最大值 |
1.0μW最大值 |
|
|
推薦激勵等級 |
DL |
0.1μW典型值 |
|
|
并聯電容 |
C0 |
1.0pF典型值 |
0.8pF典型值 |
|
頻率老化程度 |
f_age |
±3x10-6/Year |
|
|
工作溫度范圍 |
T_use |
−40ºCto+85ºC |
|
|
保存溫度范圍 |
T_stg |
−55ºCto+125ºC |
|
SC-20T晶振超薄小的體積2.0x1.2x3.5mm,保留兩腳封裝同時提供4腳焊接選擇,為客戶提供了更多選擇.SC-20T四腳貼片晶振精度偏差小在±20PPM范圍,負載電容提供6PF,7PF,9PF,12.5PF,其他可用負載電容也可聯系億金電子獲取.SC-20T晶振電阻控制在75最大值,工作溫度-40℃~85℃,儲存溫度-55℃~125℃,滿足工業級,汽車級要求,耐高溫,耐惡劣環境.被廣泛用于無線模塊,智能鎖,無線藍牙,筆記本,智能手機,可穿戴設備,計時功能等產品.
精工32.768K貼片晶振適用于高密度安裝的SMD型產品,符合歐盟ROHS環保標準.多年來精工晶振一直不斷努力創新,為32.768K音叉晶體生產技術的領導者.億金電子代理精工晶體,提供精工有源振蕩器SH-32S晶振,晶體諧振器系列包括1610,2012,3215,4115,7015,8038等多種封裝尺寸選擇.億金電子不僅免費提供樣品同時可免費提供精工原廠編碼以及技術支持,歡迎廣大用戶咨詢選購0755-27876565.
