精工新型小型封裝SMD系列SC-12S晶振已上市

來源：億金電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-10-10 10:48:57【大中小】

分享到：

日本SEIKO CRYSTAL在晶振行業占有領導地位,擁有業界領先的晶體生產技術,專為用戶提供優異的32.768K晶振,音叉表晶,貼片晶振等.所生產的32.768K系列轟動世界,各種封裝尺寸足以滿足市場不同用戶需求,具有小體積,高精度,重量輕等特點.盡管精工晶振集團在世界赫赫有名,但是他們仍然不忘開拓創新,緊跟市場研發制造符合市場發展的晶振產品.

精工新型小型封裝SMD系列SC-12S晶振

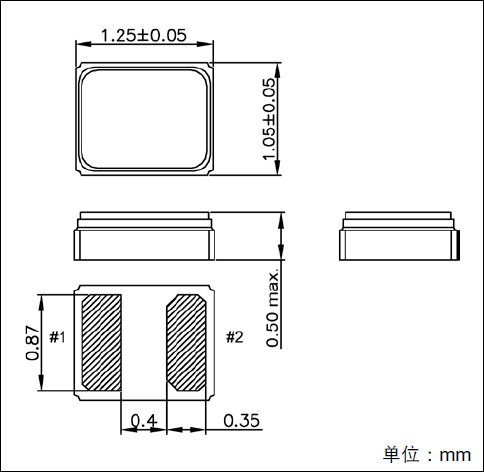

為符合市場小型化智能產品發展,精工推出新型小型封裝SMD系列SC-12S晶振.體積超小僅有1.2x1.0x0.5mm,超薄小的尺寸為電路板節省了大大的空間.精工SC-12S晶振是頻率32.768K系列,具有±20x10-6高精度,為不同產品提供6.0pF,7.0pF,9.0pF,12.5pF負載電容,±5x10-6/Year低老化率,具有高可靠性使用特性.

精工晶體	記號	SC-12S晶振規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20x10^-6 ※請聯系我們以便獲取其它可用偏差的相關信息
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−0.036±10%)x10^-6/ºC²
負載容量	C_L	6.0pF,7.0pF,9.0pF,12.5pF ※請聯系我們以便獲取其它可用CL的相關信息
串聯電阻	R1	90kΩ最大值
絕對最大激勵等級	DL最大值	0.3μW最大值
推薦激勵等級	DL	0.1μW典型值
并聯電容	C₀	1.4pF典型值
頻率老化程度	f_age	±5x10^-6/Year
工作溫度范圍	T_use	−40ºCto+85ºC
保存溫度范圍	T_stg	−55ºCto+125ºC

精工推出的32.768K晶振系列,包括SC-20S晶振,SSP-T7-F晶振,SC-32S晶振等都成為了市場的熱銷型號,此款厚度為0.5mm的超薄型貼片晶振同樣一經推出成為業內關注的焦點.內置了高信賴性、經過光刻技術加工的石英晶振,精工晶體適用于高密度安裝的SMD型產品,符合國際無鉛無害標準,具有優良的耐沖擊性,耐熱性,可過高溫-40℃～+85℃范圍.最適用于智能手機,可穿戴設備,各種微機預備時鐘以及各種模塊等.

億金技術知識拓展

為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.
音叉型石英晶振的頻率溫度特性,顯示了以+25℃為頂點的負向2次方程曲線.溫度范圍越寬,則頻率的變化量也越大,因此,需要考慮一下所使用環境的溫度范圍和必要的精度.
[頻率溫度特性的近似公式] ：f_tem=B(T-Ti)2 ，B:二次溫度系數，T:任意的溫度，Ti:頂點溫度
