NDK的聲表面濾波器的正確使用筆記
NDK CRYSTAL總部位于日本,是專業研發生產頻率元件的知名制造商.生產大量的石英貼片晶振,SAW濾波器,晶體振蕩器等.億金電子多年來誠信經營為廣大用戶提供了諸多晶振產品,代理NDK晶振,NDK聲表面濾波器,同時免費提供技術資料查詢下載,以下就是NDK的聲表面濾波器的正確使用筆記,歡迎大家收藏.
請仔細閱讀以下注意事項以確保NDK的SAW濾波器使用正確并提供最佳性能.
1.僅在最大額定值范圍內使用NDK聲表面濾波器.
2.高壓直流電壓和過高的輸入電平導致其特征更加迅速惡化.確保在其額定值范圍內使用它們.
3.輸入和輸出端子上的靜電導致SAW濾波器內部的惡化和故障設備.
4.如圖6所示,振幅和波紋出現波紋由于電耦合,群延遲時間特性輸入和輸出之間. 使用聲表面濾波器時,請確定屏蔽接地條件使電耦合輸入和輸出之間的差別很小.使用以下等式計算紋波周期：Δf=1/T.

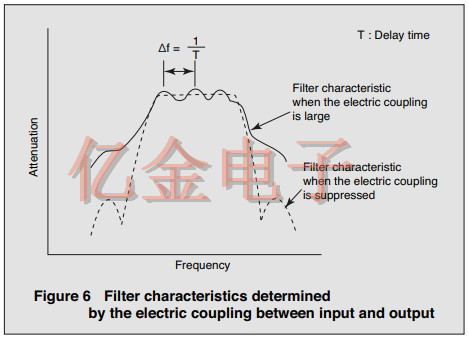

圖6確定的過濾器特性,通過輸入和輸出之間的電耦合
5.如圖7所示,a的多次反射（TTE）波輸入和輸出之間的表面波疊加在主信號,從而在幅度和組中引起紋波延遲時間特性.這個紋波可以減少輸入和輸出終止條件不匹配.用一個額定端接條件下的SAW濾波器.使用以下等式計算紋波周期：Δf=1/T.

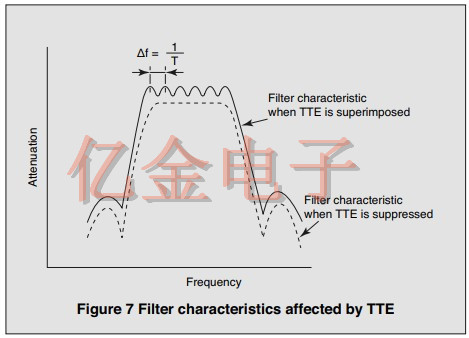

圖7受TTE影響的濾波器特性
6.小心不要對引腳端子施加任何強力.
7.存放SAW濾波器或運輸時,嚴格保持環境溫度為85°C或更低.
8.焊接SAW濾波器時,請小心并確保無源電壓施加在它上面.
9.安裝表面貼裝SAW濾波器
（1）安裝電路板后溫度快速變化當安裝板的材料為帶陶瓷的表面貼裝MCF封裝有膨脹系數不同于膨脹系數如果陶瓷材料,焊接的圓角部分可能會破裂經歷了反復的極端溫度變化很長時間.在這種情況下,建議情況事先要檢查.
（2）通過自動安裝進行沖擊,當聲表面濾波器在過程中被吸附或夾緊時自動安裝或超過規定的沖擊安裝在電路板上時會出現值,特性會改變或惡化.
（3）板彎曲應力,將SAW濾波器焊接到印刷電路板上之后,彎曲電路板表面可能會導致焊接部分剝離或SAW濾波器封裝因裂縫而破裂機械應力.
10.元素單體和a后避免超聲波清洗印制板已安裝SAW濾波器設備可制造范圍

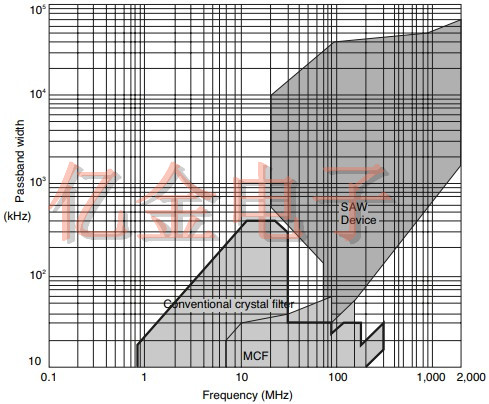

下圖顯示了SAW聲表面濾波器的示意圖范圍設備可以制造.
可以制造SAW器件的范圍
