NDK開發適用于5G基站的+95℃高溫OCXO晶振

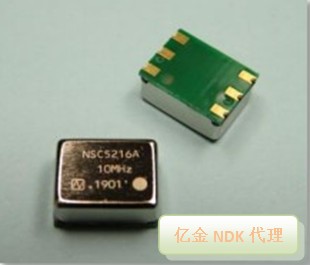

日本NDK開發了一種超小型9×7mm高精度OCXO(烤箱控制)晶體振蕩器,用于基站應用5G,能夠運行高達+95高溫度,NDK開發適用于5G基站的+95℃高溫OCXO晶振,產品型號命名為NH9070WC恒溫晶振和NH9070WD恒溫晶振.樣品出貨定于2019年7月,批量生產定于2019年12月.
近年來,需要高速和大容量無線電基站網絡來支持該用途大容量內容,如圖像和視頻.為了實現超高速和大容量服務,5G移動網絡需要安裝大量小基站(小基站),以補充宏基站.這個小型基站安裝在一個小空間內,例如建筑物內部或室外公用設施由于高密度安裝,預計極和內部元件的溫度會升高并受到影響由外部環境變化.因此,需要緊湊,高溫兼容,高穩定性石英晶體振蕩器,具有出色的相位噪聲特性和良好的溫度斜率特性*1,不易受溫度變化的影響.
為了滿足這些需求,NDK晶振集團開發了一種專用的ASIC*2,它結合了高穩定性,低噪音,我們多年來培養的OCXO晶振和環境抗性技術達到±0.5ppb/deg.C溫度-斜率特性,支持+95deg.C高溫運行并大大降低微跳頻率.將來,我們計劃開發將這些技術集成到其他技術中的IC產品,并進一步擴大我們的更小的OCXO晶體振蕩器產品陣容.
(*1)該特性表示晶體振蕩器相對于溫度的溫度特性變化,數值越小,頻率隨環境變化的變化越小溫度.
(*2)專用集成電路的縮寫,專用半導體用于特定的應用.
[特征示例]
圖片溫度特性(典型示例)
圖片相位噪聲特性(參考數據10MHz)

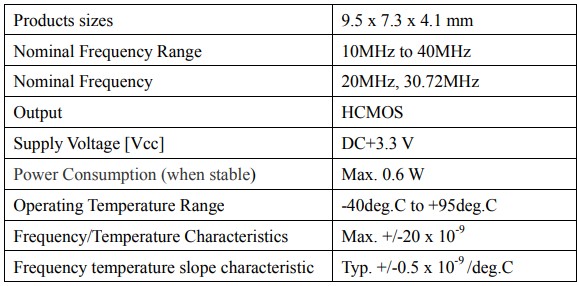

NH9070WC恒溫晶振和NH9070WD恒溫晶振,小型,高精度,9.5x7.3x4.1mm尺寸,可供10M~40MHz范圍,標準頻率有10MHZ,20MHZ,30.72MHZ,40MHZ等.此款NDK貼片晶振采用HCMOS輸出,工作溫度-40℃~+95℃范圍.頻率溫度特性Max.+/-20x10-9,頻率溫度斜率特性Typ.+/-0.5x10-9/deg.C,功耗(穩定時)在Max.0.6W,為5G基站使用最佳選擇.
