如何防止晶振晶體中的活動驟降和頻率擾動
活動下降（也稱為頻率擾動）可能難以在晶振晶體中發現.但是,單次活動下降可能會導致應用程序信號出現嚴重問題,包括GPS或導彈系統.想象一下,發射導彈然后失去對導航的控制.或者獲得非常不準確的飛機GPS速度讀數.這些（以及許多其他問題）可能是由于未能發現晶體中的頻率下降.重要的是要了解什么是活動下降以及如何避免它們在晶體中發生......

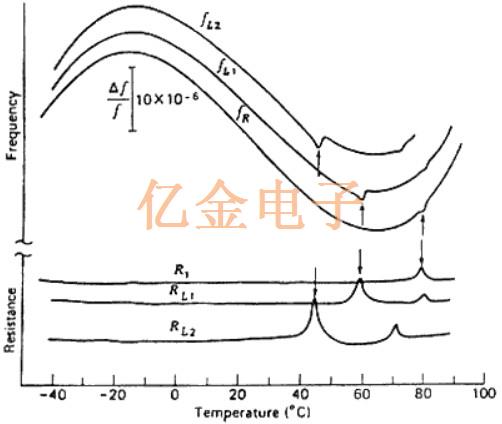

在晶體共振期間可以激發許多不同類型的模式.其中之一是“耦合模式”,通常稱為“活動下降”.當2個或更多激發模式/諧波以相同速率脈沖時,發生活動驟降.具有相應諧波的許多模式可以在特定溫度下耦合到主模式并破壞石英晶體的性能.性能下降是術語“活動下降”的起源.
活動下降也會導致某些溫度范圍內的頻率變化.在某些情況下,這種晶振頻率偏差會導致振蕩一起停止.這些活動傾角在較小尺寸的石英晶體上更常見.這些活動下降可能會在信號處理過程中產生負面影響.例如,由于活動下降引起的頻率尖峰可能會導致GPS接收器出現兩個主要問題：
1.頻率尖峰可被錯誤地解釋為GPS的速度變化.2.強烈的頻率尖峰可導致衛星完全斷開GPS連接.
幅度和梯度
活動下降時必須考慮幅度和梯度.
活動傾角幅度=峰-峰值ppm
活動傾角梯度=ppm/℃.
活動下降可以發生在從半度偏差到多度的任何地方.不同的應用可以在不同的石英晶體振蕩器溫度范圍內容忍不同水平的頻率擾動.因此,重要的是要注意應用程序可以容忍多少幅度或梯度尖峰.芯片組,軟件或系統應用程序的類型都會影響應用程序的容差.回到我們的GPS示例,GPS接收器可以跟蹤某個級別的頻率尖峰,但受到載波跟蹤環路的限制.它們的容差可能受到循環類型,順序和帶寬的影響.
防止晶體振蕩器中的活動驟降
如何防止晶振晶體中的活動驟降和頻率擾動,完全消除所有晶振晶體中的頻率擾動是極其困難的.因此,每個晶振晶體必須在生產中仔細測試,以發現甚至半度溫度偏差的活動下降.如前所述,即使是小的活動下降也會在短時間內引起嚴重的操作問題,甚至完全破壞信號.在工作溫度范圍內在環境控制室中測試晶體是發現那些討厭的頻率擾動的最有效方法之一.
高效可靠的方法是選擇一家擁有最先進測試設備的值得信賴的水晶制造商,以捕捉最小的頻率擾動.億金電子提供各種封裝尺寸的高品質和值得信賴的石英晶體,貼片晶振,石英晶體振蕩器,歡迎咨詢0755-27876565.另一種防止晶體振蕩器頻率擾動和漂移的方法是找到并消除頻率漂移的來源進行有效解決.
