探索Bliley晶體振蕩器電路低相位噪聲的秘密
石英晶振,晶體振蕩器被廣泛用于各行各業,而石英晶體振蕩器是低相位噪聲的高級選擇,并且在電路設計中增加了頻率穩定性.比如像電阻器-電容器（RC）或電感器（IC）-諧振器那樣的簡單振蕩器對某些電路來說比較好.下面一起探索Bliley晶體振蕩器電路低相位噪聲的秘密.
我們都了解航天航空,軍事應用都需要更高性能的應用,需要選擇的是具有更高精密的晶體振蕩器產品,以保持低相位噪聲和高穩定性,否則會導致設計中心頻率偏移的風險.晶振晶體在電路中的噪聲過程導致中心頻率偏離其期望值.頻率漂移的其他原因包括溫度,振動和g力的變化.頻率信號中的這種不需要的噪聲可以被測量為相位噪聲.
如何測量晶體振蕩器中的低相位噪聲
能夠測量和監控石英晶體振蕩器,有源晶體振蕩器中的相位噪聲水平非常重要,因為它可能會因晶體老化或其他外部因素（如振動,溫度和g力）而隨時間變化.
在頻域中測量相位噪聲,并將其繪制為信號幅度與頻率的關系.對于相當嘈雜的信號,可以在頻譜分析儀上清楚地看到相位噪聲. 然而,大多數有源晶體振蕩器產生非常干凈的信號.在這種情況下,分析儀本地振蕩器的噪聲高于被測振蕩器的噪聲......使得很難直接觀察到相位噪聲.現在必須實現提高測量過程的靈敏度.

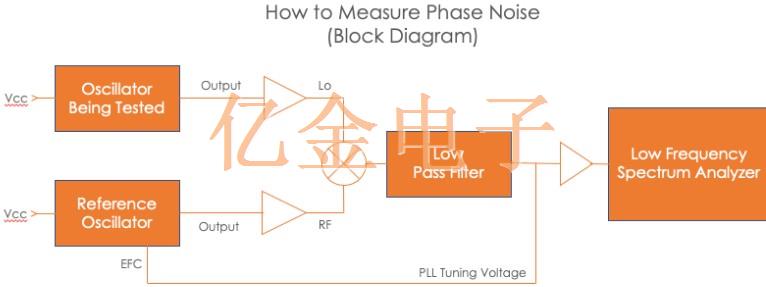

測量相當干凈的石英晶體振蕩器信號中相位噪聲的最常用方法是將一個振蕩器與另一個振蕩器進行比較.大多數商業相位噪聲測量系統使用這種方法.
超低相位噪聲參考有源晶振,晶體振蕩器設計為以與被測單元完全相同的頻率工作.然后將該信號和被測振蕩器的信號饋入相位檢測器.然后調節它們的相對相位噪聲并鎖定在90度偏移,同時通過混頻器去除載波頻率.現在,殘留噪聲調制已經混合到基帶頻率.然后放大該信號以增加靈敏度.
現在可以使用極低帶寬分析儀更仔細地檢查剩余的放大殘留噪聲.這些讀數通常表示為邊帶噪聲功率的比率（在從中心頻率到載波信號功率的給定偏移距離處以1Hz帶寬測量）.

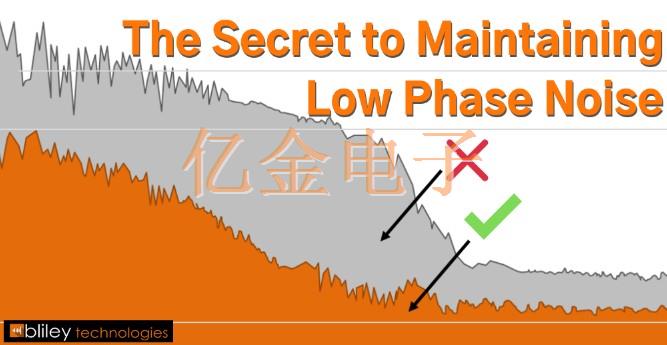

如何在晶體振蕩器電路中保持低相位噪聲
探索Bliley晶體振蕩器電路低相位噪聲的秘密,其秘訣在于選擇能夠長時間保持低相位噪聲的高性能,低相位噪聲有源晶體振蕩器.

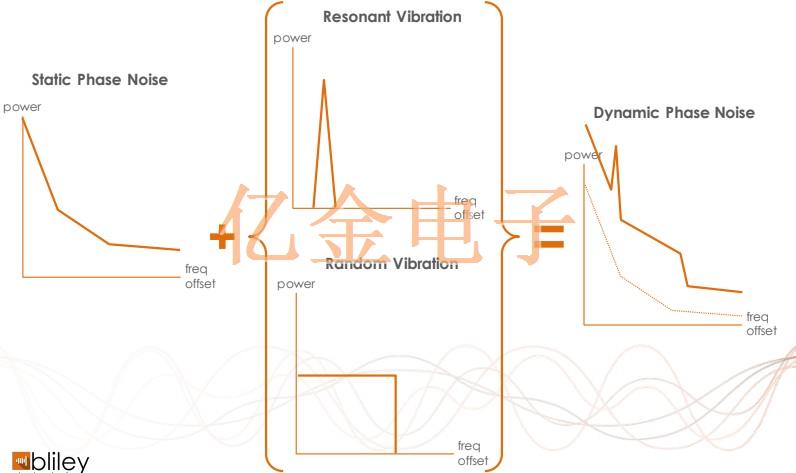

如前所述,由于諸如振動和g力偏差之類的外部因素,相位噪聲也會增加.
使用高質量,低相位噪聲晶體振蕩器是解決相位噪聲問題的關鍵方法.抗振和g靈敏度振蕩器優先選擇Bliley晶振專為處理這些惡劣環境而設計.

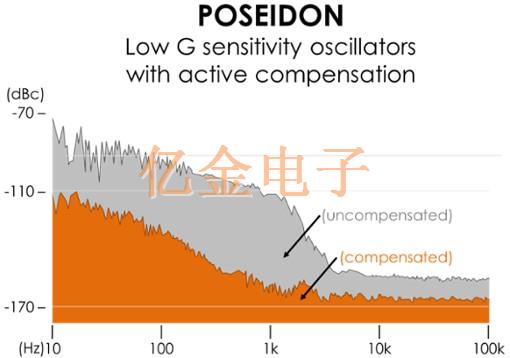

例如,Poseidon 2低相位噪聲和低g靈敏度OCXO恒溫晶體振蕩器提供世界上最低的相位噪聲（即使在強烈的振動和g力環境中）.
Poseidon 2使用所謂的“有源補償”來實現振蕩器電路中的低相位噪聲并隨著時間的推移進行維護.這包括電子和機械補償.
該振蕩器中使用的石英晶體也經過精確切割,有助于實現極低的相位噪聲以及在整個溫度和時間內的精確頻率穩定性.這被稱為SC切割石英晶體.
億金電子專業提供石英晶振,貼片晶振,石英晶體振蕩器產品,為了更好的服務廣大用戶代理美國Bliley石英晶振,包括有源晶體振蕩器,如TCXO,OCXO,VCXO,SPXO等系列.擁有一手貨源,各種封裝尺寸齊全,滿足各領域需求,更多晶振資料歡迎咨詢0755-27876565.
