新型實時時鐘(RTC1)模塊內置數字溫度補償晶體振蕩器(DTCXO2)
精工愛普生晶振集團大家都不會陌生,愛普生是一個全球技術領導者,致力于將人們、事物和信息與原始的高效、緊湊和精確的技術聯系起來.從噴墨打印機和數字打印系統到3LCD投影儀、智能眼鏡、傳感系統和工業機器人,愛普生晶振公司專注于推動創新,超越客戶對噴墨、視覺通信、可穿戴設備和機器人技術的期望.由日本精工愛普生公司領導的愛普生晶振集團在全球86家公司中擁有8萬多名員工,并為其對社區的貢獻感到自豪,并為減少對環境的影響做出了不懈努力.

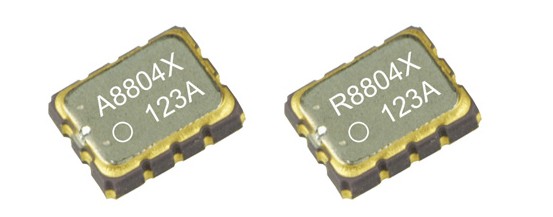

精工愛普生,Seiko Epson公司(TSE: 6724,“Epson”),世界領先的石英晶體技術,介紹了RA8804CE和RX8804CE,兩個新型實時時鐘(RTC1)模塊內置數字溫補石英晶體振蕩器(DTCXO2).新的RTC模塊安裝在Epson的smallest-ever RTC包中(最大維度:3.2 2.5 1.0t mm).RA8804CE晶振是為aec - q100兼容的汽車應用程序設計的,而RX8804CE晶振是為工業系統設計的.這兩種方法都能在電子系統中提供高精度的計時,同時滿足小的形式因素和低電流消耗的需要.
現如今的工業設備,如智能電網設備,點擊收費系統,安全系統,以及無數其他基于時間信息的系統和應用程序,所以準確的保存是必須的.在車輛、戶外和其他環境中,系統暴露于環境溫度極端情況下,也需要對時間和日期信息進行高精度跟蹤.
此外,越來越多的RTC模塊需要消耗更少的電流,并且石英晶體振蕩器要在更大的溫度范圍內保持頻率穩定,這是由于電子設備的加速集成和縮小,以及公司對減少其環境足跡的愿望越來越強烈.
不過,總體而言,更高的精度往往價格更高的功耗,很難維持或改善實時時鐘的準確性,由結合水晶制造單位,振蕩電路,為新的模塊,計時集成電路.愛普生成功地降低了能耗和擴大新模塊的工作溫度范圍.這是通過制造微小的,精確的音叉晶體,石英晶振晶體單元,并使用新的電路設計,使水晶單位在低功率驅動.

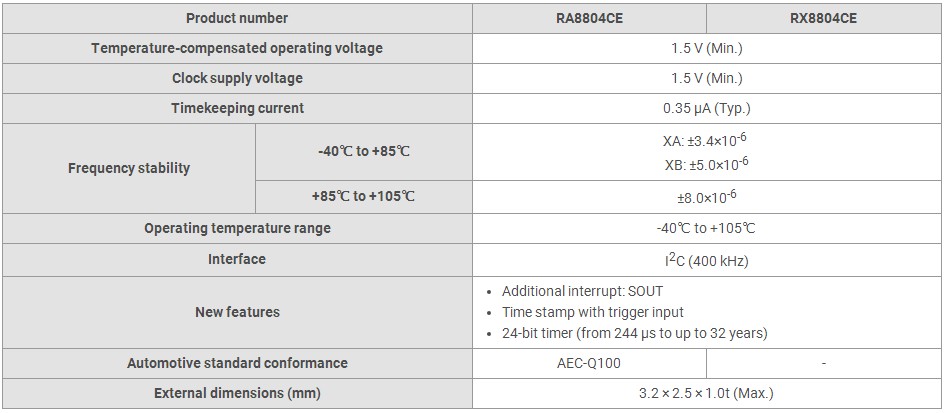

新RA8804CE RX8804CE數字溫度補償石英晶體振蕩器消耗0.35µA的電流,這是50%低于0.7µA RX8900CE消耗(早期等效愛普生RTC模塊).最大工作溫度從85個增加到105個.此外,這些模塊還配備了擴展的可編程中斷函數、時間戳和24位計時器.這些新功能減輕了CPU的負載.EPSON石英晶振單獨調整和保證工廠模塊的時間準確性.這使得檢查時間的準確性沒有必要,并有助于提高設計效率和質量.
一個數字溫度補償?shù)腦'tal(石英晶體)振蕩器是一個振蕩器(晶體單元和振蕩電路),它的一個功能是對頻率進行校正,它會隨著晶體單元的環境溫度的變化而變化.為了在溫度范圍內輸出穩定的頻率,TCXO晶振有一個電路,它根據溫度傳感器的信號來補償輸出頻率.DTCXOs使用一個電路對頻率進行數字補償.Epson晶振集團將繼續利用其獨特的技術為客戶提供可靠、易用、行業領先的水晶設備產品.
一個實時時鐘模塊是一個單包產品,它具有時鐘、日歷和其他功能的實時時鐘,以及一個集成的32.768K水晶單位.這些模塊不僅可以通過消除設計振蕩器電路的需要和調整石英晶體振蕩器的精度來給用戶帶來好處,它們的小尺寸和集成程度也使得客戶能夠更有效地利用他們的空間.
