Oscillator雖然在多年以前就已經開始生產了,但是應用產品比較少,也就在一些要求比較高的電子產品上才會應用得上,比如GPS定位系統,通信產品,以及一些大型家電上面;隨著電子行業的發展,各種高新技術產品層出不窮,所以當下晶體振蕩器產品(溫補晶振,壓控晶振,差分晶振等)的市場需求量越來越大;所以我們需要對其工作原理進行更詳細的了解,這樣才能夠在應用過程中提升工作效率.

KDS又名大真空,該公司已經專注于頻率控制元器件方面幾十年之久,為晶振行業中龍頭性企業,所出產的石英晶振產品性能非常好,得到了客戶的深切喜愛.該品牌旗下晶振產品包括石英晶體,石英晶體振蕩器,溫補晶振,壓控晶振,差分晶振等;從事晶振行業的朋友們都知道KDS晶振公司,也知道這個牌子的性能有保障;但是KDS為何能夠在晶振行業頂端占有一席之地確實鮮有人深究的,今天咱們就來探討一下.

差分輸出即差動輸出,是石英晶振產品的輸出邏輯之一,并且還是有源晶振都有的特征;除去差分輸出之外,還有CMOS,正玄波,削頂正玄波,TTL等多種邏輯輸出方式,這些輸出邏輯各有各的特點,比如CMOS輸出邏輯的諧波分量就會很多,但是驅動功率比較大,而正玄波和削頂正玄波輸出邏輯的諧波分量就比較少,但是驅動功率較小.而差分輸出具備兩個輸出信號,相互正交,可降低相位噪聲,在這款具有差分輸出信號的普通石英晶體振蕩器NP3225SBB發布之前,差分信號輸出只應用于差分晶振至上.

  京瓷晶振產品資源豐富,種類繁多,所生產的有源晶振包括：TCXO溫補晶振,OCXO恒溫晶振,VCXO壓控晶體振蕩器,VC-TCXO壓控溫補晶振,差分晶振,SPXO晶體振蕩器等.

  KYOCERA晶振采用無鉛無害材料生產,符合歐盟ROHS環保要求,并且獲得ISO14001國際環保標準認證.以下表格為京瓷溫補晶振型號以及原廠代碼,供應廣大用戶收藏查閱.

  做5G小基站還有很多挑戰,首先是技術,軟件有層一層二層三的需求,包括硬件設計、成本和功耗控制,一般5G基站功耗要比4G多三到兩倍,64或96個射頻單元的典型設計數量也很大.此外還有整個解決方案的交付,晶振等元器件的交付以及上市時間周期.

 面對這些挑戰,IDT晶振集團是可以勝任的.IDT擁有豐富的生產經驗以及產品資源,領先業內的技術,為5G應用提供合適的晶體振蕩器產品.包括SPXO晶體振蕩器,差分晶振等.

  5G是一種新通信標準,將服務于新市場和現有市場.因此,移動運營商和消費者都對5G抱持著非常高的期待.現有的手機市場也不例外.5G營銷宣傳的力度很大,而在5G頻譜上花費的數十億美元所帶來的交付壓力更大.要成功實現5G手機部署,需要克服許多重大挑戰,且會對RF架構、組件和技術產生前所未有的影響.而KC7050P156.250P30E00差分晶振對有線數據通信有更好的抗噪聲干擾力,最適用于5G,有線數據通信以及高頻數據通信應用.

  普通石英晶體振蕩器并不能滿足5G,千兆光纖通信,以及數據通信應用,這時候就需要能夠輕易識別微小型號的差分晶振.差分輸出用來自晶體振蕩器的兩個不同的輸出信號,這兩個信號相位恰好相反.利用差分晶振低抖動,起振超快的特點,用于高速網絡應用中,能夠從容精確地處理“雙極”信號,對外部電磁干擾(EMI)是高度免疫的.

  Crystek公司作為射頻微波和頻率控制行業的高技術領導者,擁有業界領先的生產技術,先進的高端儀器設備,成立于1958年,總部位于佛羅里達州邁爾斯堡.擁有大面積的廠房,萬級無塵車間,專為研發制造石英晶體,貼片晶振,石英晶體振蕩器產品.

  歐美品牌大多生產高頻率有源晶振,像OCXO恒溫晶體振蕩器,TCXO溫補晶振,VCXO壓控晶體振蕩器,多輸出差分晶振等.而且這些振蕩器頻率范圍也比較高,從80MHZ~1200MHZ任意頻點選擇,滿足高端設備,航天航空,軍事領域的高要求應用.

有源晶振,石英晶體振蕩器的輸出具有多種選擇,不同的晶體振蕩器輸出信號類型有不同的優缺點,具體取決于您的產品應用.了解晶體振蕩器輸出信號類型是一件很有必要的事情,可以減少更多的衰減以及產品的時鐘信號的絮亂.

有關石英晶體振蕩器輸出信號的優缺點對比介紹

差分與單端:

正弦波通常提供最佳的相位噪聲,然后是CMOS然后差分

差分信號具有更好的上升和下降時間

差分信號更能抵抗共模噪聲

差分對EMI的影響較小

  NAKA晶振成立于1979年,主要生產銷售石英晶體,貼片晶振,晶體振蕩器等頻率元件.當時注冊資金高達100萬日元,經過多年的發展努力,日本NAKA晶振至今成為國際知名品牌.相信為了更好的服務廣大用戶,NAKA晶振公司會更加努力研發制造更多優秀的產品.

  納卡株式會社生產的有源晶振主要可以分為VCXO晶振,TCXO晶振,OCXO晶振以及SPXO晶振等.封裝尺寸齊全,包括2520,3225,5032,7050,以及大體積14.2x9.6,12.7x12.7,20.3x12.7等多種類型選擇.

  NAKA時鐘晶體振蕩器采用優異材料生產,具有高穩定性能,低功耗,高品質,高精度等特點.并且具有多種輸出方式,包括CMOS輸出,差分晶振輸出LVDS,LVPECL系列等,更多NAKA晶振型號歡迎咨詢億金電子NAKA代理商0755-27876565.

   NDK在日本晶體行業中占有重要地位,不僅提供大量優異的石英晶體諧振器,同時推出并且制造了多種符合市場需的有源晶振,差分晶體振蕩器,如NP3225SB晶振,NP5032SB差分晶體振蕩器.NDK差分晶振輸出優勢:對有線數據通信有更好的抗噪聲干擾力.提供晶體振蕩器的低振幅給客戶的回路.(雙振幅在客戶的回路上是可用的）

   差分晶振是目前市場生產技術高,精度穩定的一種石英晶體振蕩器,比普通貼片晶振具有更低電壓,更低功耗,高精密優勢特點.差分晶振大家都知道常見的輸出為,HCSL,LVDS,LV-PECL三種,接下來億金電子進口代理商要給大家介紹的是HCSL輸出SG3225HBN差分晶體振蕩器.是愛普生的一款差分晶振.

   愛普生SG3225HBN差分晶振頻率范圍可達100M~325MHZ,電源電壓0.165V~3.3V范圍,為HCSL輸出方式,尺寸為3.2x2.5x1.05mm小體積,相位抖動85fsTyp.(f0=156.25MHz).此款差分晶振的工作溫度-40℃~+85℃,儲存溫度-55℃~+125℃之高.頻率穩定度J:±50×10-6值,25mATyp.,35mAMax.低功耗,具有高可靠使用特性.

   HCSL輸出SG3225HBN差分晶體振蕩器相位抖動

   此款3225貼片晶振,具有差分輸出功能,超薄小,重量輕,為高速網絡應用,高端智能產品加速發展.SG3225HBN晶振被廣泛用于網絡路由器、超速光纖收發器、SATA、10G以太網、光纖通信、網絡交換機等網絡通訊設備中.具有低抖動,低相噪,低電平,質量穩定,性能強等特點.

       OE引腳=HIGH:指定的頻率輸出.

   OE引腳=LOW:輸出為高阻抗.#2,#3連接到外殼.

   為了維持穩定運行,在接近石英晶振晶體產品的電源輸入端處（在VCC-GND之間）添加一個0.01µF~0.1µF的去耦電容.

   愛普生晶振自成立以來為用戶提供了無數高性能產品,包括晶體諧振器,時鐘晶體振蕩器,貼片晶振,VCXO晶振,溫補晶振,差分晶振等.為了更好的服務廣大用戶,為用戶提供更高價值的產品,愛普生在環境管理體系的運行方面,使用ISO14001國際環境標準,通過“計劃-實施-檢查-驗證（PDCA）的循環來實現持續改進.公司位于日本和海外的主要制造基地已取得了ISO14001資格認證.EPSON晶振集團為了向顧客提供高品質、卓越信賴性的產品、服務,迅速著手通過ISO9000系列資格認證的工作,其日本和海外工廠也在通過ISO9001認證.同時,也在通過大型汽車制造廠商要求規格的ISO/TS16949認證.

如今網絡高速,大數據對于使用石英晶體振蕩器,貼片晶振要求越來越高,因此差分輸出晶振應用越來越多.差分晶振輸出是指輸出相互之間極性相反的頻率信號的方式.這種方式可輸送高頻,并具有抗噪音強等特征.最常見的差分晶體振蕩器輸出是LVDS,HCSL,LVPECL等方式.

我們接下來所要介紹的是美國進口MXT57差分晶振的參數特性.MXT57差分晶振是一系列超低抖動,工業標準TCXO晶體振蕩器,旨在最大限度地提高網絡,存儲,服務器和電信設備的性能.MXT57差分晶振系列在-40℃至+85℃的工作溫度范圍內具有±2.5ppm的總穩定性,采用經過驗證的組裝方法,與傳統的TCXO組裝工藝相比,可提高長期可靠性并最大限度地減少老化漂移.作為具有可編程輸出格式的定制ASIC和OE選項,這些具有差分輸出的TCXO晶振可以配置為與任何標準6引腳TCXO兼容,標準選項和頻率可用.

MXT57差分晶振參數特性

輸出頻率2.5MHz至850MHz

相位噪聲低至190fs（F0=156.25MHz,積分帶寬1.875MHz至20MHz）

超低雜散（典型值為-100dBc或更高）

過電壓和溫度±2.5ppm精度偏差

支持CMOS,LVPECL,LVDS和HCSL輸出

2.375V至3.63V電源電壓

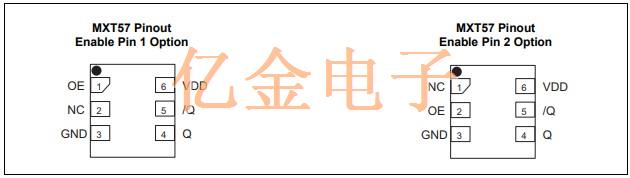

輸出使能選項：可以在引腳1或引腳2上進行有序

行業標準,節省空間的5.0mmx7.0mm6引腳封裝

-40℃至+85℃的工作溫度范圍

無鉛且符合RoHS標準

模擬TCXO,溫度轉換期間無相位凸起

縮短生產周期應用

應用

•10/40/100G以太網•SONET光通信•PCIeGen3/4/5•光纖通道/SAS•CPRI/OBSAI,XAUI和背板SERDES等.

差分晶振的頻率相對都比較高,作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分晶振被廣泛使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

通信傳輸網絡的世界中,核心網、城域網、移動回傳網、接入網和企業網絡（LAN/SAN）從上至下呈樹狀分布.每種網絡均設定了各自通信所需的獨自規格.而且,伴隨近年高速通信終端及影像傳輸等普及,骨干網中流過的通信量有增無減,通信的高速、大容量化進展迅速,通信基礎設備亦不斷擴充.進行如上所示的高速數據通信的通信協議需要具備傳輸線路、系統以及誤碼率等性能.

誤碼率（以下簡稱為“BER”）是指進行收發信之際,收信方接收數據中的誤碼數除以發出的數據總字節數得出的錯誤率.尤其對于BER,信號所具有的噪音和抖動是非常重要的參數,對信號品質的影響極大.本次,我們將說明基準信號源所需差分振蕩器的關鍵規格與愛普生差分晶振介紹,基于通信設備所需的信號品質而要求差分晶振,差分晶體振蕩器具備的關鍵規格,并介紹市場中銷售的振蕩器結構及特征,以及適于通信設備的愛普生差分晶振型號.

【高速通信系統的構成】

首先,用圖1表示兩只收發模塊之間通過PCI、SATA或10GbE等各種通信協議傳輸數據的常用通信系統傳輸線路.在這樣的系統中,使用石英晶體振蕩器生成基準信號.通常,基準信號用低于數據傳輸率的頻率起振.所以,為了以基準信號生成串聯數據,發送方使用收發模塊中的鎖相環電路（PLL,PhaseLockedLoop）把基準信號頻率倍增到需要的頻率后發送.與此相對,接收方使用收到的數據流中內含鎖相環電路的時鐘數據恢復（ClockDataRecovery）復原基準信號,并用復原后的基準信號復原數據.在部分高端系統中,也采用根據接收方所持有的基準信號復原數據的方式.如上所示,在收發信的過程中隨時進行著信號的轉換與復原.在日益高速的通信中,接收方必須正確判斷接收的數據是0還是1.因此,如何抑制信號自身的抖動和噪音提高信號品質、如何設計最佳的傳輸線路專用集成電路是非常重要的課題.

通信系統傳輸線路的構成

【信號品質評估手法】

評估通信系統中信號本身的品質時,經常使用眼圖.眼圖是使用示波器等測試儀器收集大量高速數字信號波形后重合而成的圖形,由于波形重合后呈“眼”狀而得名.假設傳輸線路的通信協議為10GbE,該系統中傳輸10Gbps的信號所用時間（長度）為各字節100微微秒.評估信號品質時,將每隔100微微秒重復出現的信號相重合后制成眼圖.假設基準信號很純正且傳輸線路的專用集成電路設計良好,則可以獲得如圖2左所示的幾乎完全重合的波形.與其相反,如果基準信號中噪音和抖動較多、或因專用集成電路的設計而產生傳輸線路的頻帶不足等損失,信號波形則會變得不穩定,重合后的波形呈現圖2右所示的眼睛逐漸閉攏的情況.

判斷信號數據是0還是1時,重要的是開眼部的長寬足夠大.

開眼部因噪音和抖動而縮小,將導致接收方無法準確判斷信號數據,BER變高.現在幾乎所有通信系統均要求BER至少應達到1×10-12.這意味著每傳輸1012字節的數據時允許出現1個字節的錯誤.綜上所述,從眼圖中可以獲得噪音、抖動或頻帶不足等有關信號品質的各種信息.

用眼圖表示的信號品質

【構成抖動的要素】

圖3表示通信系統中抖動的構成要素.總體抖動TJ（TotalJitter）用確定性抖動DJ（DeterministicJitter）與隨機抖動RJ（RandomJitter）之和來表示.確定性抖動表示因電路設計、電磁感應或外界因素而產生的抖動.確定性抖動的特征是差分晶振,差分振蕩器頻率擴散保持一定,且與時間變化無關.作為基準信號源的差分石英晶振,差分晶體振蕩器性能中影響確定性抖動的是失真和分諧波.

隨機抖動名副其實表示無法預測的抖動成份.它受元器件自身的特性、熱噪音等因素的影響而自然產生.隨機抖動的特征是隨時間而擴散.作為基準信號源的差分晶振性能中,影響隨機抖動的正是基準信號源的抖動.其它系統中的因素也被歸類為產生抖動的要因,例如插件的電源噪音與串擾、因電纜設計等影響而引起的頻帶不足是產生確定性抖動的要因,而專用集成電路的噪音等則是產生隨時抖動的要因.因此,系統設計人員需要通過改善專用集成電路的設計、變更基板布局以及變更部品等減小總體抖動.

抖動的構成要素

【市場中銷售的振蕩器（基準信號源）的結構與特征】

首先,讀者應該已理解,要維持信號品質就必須選擇噪音和抖動影響少的基準信號源,也就是我們說的晶振,而差分晶振就是最好的選擇.在此,我們將說明現在市場中銷售的有源晶振,石英晶體振蕩器的結構（類型）及其特征.

現在市場中銷售的石英晶體振蕩器大致可分為4種類型,其結構如圖4所示.

振蕩器的結構

第一種是最為常見的基波起振的差分石英晶振,晶體振蕩器.這種差分振蕩器的噪音、抖動及失真特性十分優越,能提供高精度和高性能的所有特性.它的電路組成也相對簡單,所以能夠把耗電量控制在較小程度.

第二種是利用三次諧波的差分晶振晶體振蕩器.諧波起振的電路設計中所采用的方法是利用濾波電路減小基波的負電阻,以所需倍數（這里是三次）的頻率產生負電阻.這種方法可以獲得基波起振的情況下難以獲得的高頻輸出,并且可以保持較高的Q值,從而能夠獲得良好的低接近載波相位噪音性.然而由于電路設計（調整）較為復雜,這種方法也存在著耗電量增加,以及電容比增大而使頻率可變幅度變小的缺點.

第三種是利用鎖相環電路的差分晶體振蕩器.這種振蕩器把石英或硅諧振器作為基準信號源發出輸入信號,利用鎖相環電路生成輸入信號的同步信號,輸出必要的頻率.因此,這種方法的優點在于利用鎖相環電路技術獲得任意頻率的便利性以及能夠提供高頻之處.但是,它的電路結構較為復雜致使耗電量增加,對噪音及抖動性能也帶來了不良影響.我們以前也曾經介紹過,在使用硅諧振器的情況下,由于硅諧振單元所具有的溫度特性不佳,需要補償的溫度范圍太大而無法進行模擬式的溫度補償,因此必須采用鎖相環電路技術進行溫度補償.所以,它在控制信號噪音和抖動的品質指標方面十分不利.

最后是LC振蕩器.這種振蕩器與鎖相環電路一樣極為方便,施加功率后輸出較大的振幅,且本底噪音也較低.與此相反,由于材料本身所具有的Q值較低,所以頻率穩定度和老化特征較差,低接近載波相位噪音性也存在著問題.

如上所示,市場中銷售的差分晶體振蕩器有著不同的結構,應當根據用途選擇適宜的石英貼片晶振,差分晶振產品.為了回應這些需求,愛普生晶振向顧客提供已具備了作為基準信號源所需相位噪音特性、相位抖動和失真特性的差分石英晶振,差分晶體振蕩器產品,以此致力于維護顧客通信系統的信號品質.

【適用于通信系統的低相位抖動的愛普生差分晶振型號介紹】

愛普生將基波振蕩器（類型1）定為主力產品,已形成了具備高速通信系統所需抖動性能的不同的產品陣容.表1表示其中具有代表性的產品.我們原則使用石英晶體單元作為波源.頻率不到80MHz的振蕩器使用AT型石英晶體,80MHz以上則使用了采用反向臺形AT型石英晶體的高頻基波模式（HighFrequencyFundamental,HFF）技術,提供SG系列振蕩器以及VG系列壓控晶體振蕩器.我們還提供使用表面聲波（SAW）技術并具有最佳抖動性能的EG、XG系列SAW振蕩器,以及EV系列壓控型SAW振蕩器（VCSO）.

而且,我們準備了CMOS、LV-PECL、LVDS、HCSL等各種輸出差分晶振,全部產品均保持了石英本身所具有的出色優點,并擁有能夠充分滿足各種用途的顧客要求的信號品質的石英貼片晶振,有源晶振,晶體振蕩器規格.

表1：愛普生振蕩器產品陣容與相位抖動實力數據

*1：相位抖動代表數字(Typ.)以條件欄中所示頻率的偏離頻率12kHz～20MHz的條件下,由愛普生晶振公司測試、計算得出.

今后,愛普生將擴充帶差分輸出的SG系列,并將增添應對多種輸出的SAW振蕩器等新陣容,不斷提供擁有抖動及噪音的優秀性能的產品,以滿足作為基準信號源的必備條件.關于產品的詳細規格,歡迎咨詢億金電子愛普生晶振代理商.

晶振在指定的溫度范圍之外是否能夠正常工作?

是! 例如,如果在-10到+ 60°C范圍內指定晶振晶體,它將在-40到+ 85°C范圍內無任何問題地執行,但有可能超出其指定的穩定性.如果應用程序僅需要穩定的頻率而不是準確的頻率,這可能無關緊要.

什么是最常見的石英晶體切割?

最為常見的石英晶體AT切割,從1M~200MHZ晶振大部分都是AT切割型.當然這是指的相對于石英棒的Z軸的標稱角度.切割角度決定了頻率/溫度性能,通常由晶體制造商選擇.

為什么指定晶振的工作溫度范圍很重要?

晶振溫度可以分為工業級,汽車級,消費級等,使用石英晶振,貼片晶振如果溫度明顯超出規定的溫度范圍,則可能會導致石英晶振晶體損壞.

解釋基頻晶體和泛音晶體之間的差異?

基頻晶體以由石英坯料的尺寸確定的頻率振蕩.泛音晶體在基波的第3,第5或第7倍運行.該晶體專門設計用于在這些模式下運行.

考慮把通孔晶振改為SMD晶振我需要考慮哪些問題?

這取決于應用程序.如果例如晶體是可拉的,即可以通過電氣裝置改變晶體的負載電容來改變頻率,那么這可能難以實現.例如,條形毛坯SMD晶體具有比HC49型圓形坯料封裝低得多的可拉性.不應輕易進行此練習,如果您有任何疑問,請聯系億金電子技術部獲取進一步的建議.

我的產品使用晶振應選擇晶體諧振器還是晶體振蕩器?

關鍵在于你的產品需要.如果您正在設計分立電路并且很少或沒有振蕩器設計經驗,那么最好使用有源晶振,貼片石英晶體振蕩器,因為這樣可以消除任何容差問題.為實驗室使用設計“一次性”是“容易的”,但如果你必須批量生產,這可能會引起各種各樣的問題.如果您正在使用需要晶體來驅動它的芯片組,那么這個決定要簡單得多,因為板載振蕩器電路應該已經過優化.

以前有的晶振型號,現在沒有看到了,是否不生產了,還能用嗎?

一些晶振型號隨著科技產品發展被淘汰沒有生產了,諸如一些大體積的貼片晶振,陶瓷晶振等.各用戶在選用晶振時可咨詢億金電子業務部,晶振在參數封裝尺寸一致時可相互替換使用.億金電子提供多個晶振品牌,可滿足用戶選擇.

億金電子進口晶振代理商供貨交期快嗎?

是的,億金電子代理臺灣晶振,日本進口晶振,歐美晶振多個品牌,市場常用品牌型號均有備貨.當然非常規型號也還可以找到替代型號,也可以選擇可編程晶振.在某些情況下可以使用可編程晶振,可編程晶振與固定頻率設備兼容,并且通?？梢栽趲讉€工作日內提供-自定義固定頻率可能需要生產至少6周.可編程振蕩器尤其適用于時間緊迫的原型設計.

SPXO/VCXO/OCXO和TCXO晶振之間有什么區別?

SPXO時鐘晶體振蕩器

SPXO或時鐘振蕩器是基本類型的振蕩器,由晶振和基本驅動電路組成.由于沒有任何形式的補償,頻率/溫度穩定性基本上是晶體本身的穩定性-通常為±50ppm.VCXO電壓控制晶體振蕩器

一種帶電壓控制功能的石英晶體振蕩器,它依賴于石英晶體的固有可拉性,以便通過施加外部電壓來改變振蕩器輸出的輸出頻率.這種變化限于幾十ppm,通常為±100ppm.與SPXO有源晶振一樣,頻率/溫度穩定性是晶體本身的穩定性.

TCXO控制溫度補償晶體振蕩器

如果晶體的穩定性不足,可能需要使用TCXO溫補晶振,TCXO溫度補償晶體振蕩器.這種類型的器件用于基礎石英晶體的穩定性不足的地方.通常TCXO晶振可以實現小于1ppm的穩定性,而不是30ppm的典型晶體.

OCXO恒溫控制晶體振蕩器

“終極”壓電產品是OCXO晶振或Oven Controlled Crystal Oscillator.如果需要非常高的穩定性,則應考慮此類產品.這些類型的設備提供典型的3E10-9性能.

貴公司官網上沒有的晶振型號是不是就沒有生產?

一般市場常用晶振品牌型號規格都有貨,包括溫補晶振,VCXO晶體振蕩器,陶瓷諧振器,晶體濾波器,差分晶振,可編程晶振等.從1008晶振~8045晶振均有提供.億金電子技術工程也一直不斷開發更多高價值的晶振產品,一直在不斷上更新,完善現有產品,用戶在選用晶振是可咨詢我們業務部0755-27876565.

為什么石英貼片晶振封裝越來越越小?

隨著電子產品,智能產品小型化,便捷式發展,石英貼片晶振封裝越做越小.從開始的7.0x5.0mm貼片晶振到現在世界級超小1008貼片晶振,一直在變化,向著小型,高精度,超薄型發展,大大的節省了電路空間并且保留了原有的晶振性能,具有高可靠使用特性.

當然晶振體積越小頻率越高，晶振片越小，起始頻率越高，例如7050貼片晶振的最低頻率為8MHZ，而5032貼片晶振封裝最低頻率為16M。較低的頻率通過外部分頻實現,這增加了電路復雜性.

   韓國SUNNY晶振成立于1966年9月15日,主要為生產銷售石英晶體振蕩器,貼片晶振,SUNNY石英晶體,小體積晶振晶體,晶體諧振器,晶體濾波器,恒溫晶體振蕩器等產品.SUNNY 晶振發展至今50多年,一直為用戶提供高性能,低功耗產品.

   三呢電子為滿足人工智能,物聯網,大數據,移動和先進的信息和通信技術發展對小型電子元件的需求,不斷研發制造,高可靠性,微小型,高精度的石英貼片晶振,石英晶體諧振器,石英晶體振蕩器等產品.

   韓國三呢晶振發展歷史

   基于通過降低成本提高盈利能力,Sunny Electronics專注于開發可以引領下一代市場的多功能,高附加值產品和質量改進.并且制造具備高性能,低老化,寬溫度的有源晶振,車載晶振,石英晶體振蕩器,用汽車電子,工業機械設備,并獲得AEC-Q200認證.

   我們將通過不斷創新進一步拓展現有業務,并通過各種挑戰和學習,努力發現未來的新增長業務. 我們將盡最大努力履行客戶和我們的股東給予我們的愛和信任的社會責任.
