Abracon分層3/3E的OCXO,AOC1409XAUC-20.0000C晶振

來源：億金電子查看手機網址

掃一掃!

Abracon分層3/3E的OCXO,AOC1409XAUC-20.0000C晶振

掃一掃!

瀏覽：- 發布日期：2023-06-20 15:18:37【大中小】

分享到：

Abracon分層3/3E的OCXO,AOC1409XAUC-20.0000C晶振，高精度時鐘+超低相位噪聲，Abracon晶振公司的OCXO解決方案采用精密SC切割高“Q”石英晶體諧振器設計，并結合精密的溫度監測和控制電路。這種組合使Abracon能夠滿足該OCXO系列的3層和3E層要求。

該OCXO系列非常適合需要高頻穩定性、低相位噪聲和精確保持性能的5G或GPS應用，例如基站、小型蜂窩平臺、互聯網數據中心以及衛星和航空航天通信。

溫度范圍內的精確穩定性與超低±1ppb的每日老化相結合，可實現±15ppb、24小時保持精度，具體取決于系統條件。如果系統丟失參考時鐘，保留會延長系統的有用運行時間，這是設計射頻、網絡、電信、GPS和參考計時應用時的一個重要考慮因素。此外，嚴格的短期穩定性改善了低帶寬鎖相環的采集時間和GPS應用的整體精度。

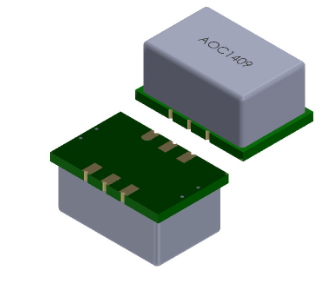

AOC1409支持20MHz頻率，采用小型14.9x9.7x7.0（6引腳）封裝。AOC2012采用20.32x12.70x11.00mmSMD（4引腳）封裝，工作溫度范圍為-20°C至+70°C。AOC2522系列具有±750ppb的長期老化特性，采用25.4x22x12.7mm（5焊盤）封裝尺寸。AOC1409和AOC2522的工作溫度范圍為-40°C至+85°C。

Abracon分層3/3E的OCXO,AOC1409XAUC-20.0000C晶振

特征

AOC1409特性

六引腳SMD回流焊接封裝

卓越的長期老化：700年內±20ppb

AOC2012特性

四引腳SMD回流焊接封裝

卓越的長期老化：1年內±20ppm

AOC2522A/B特性

五焊盤SMD回流焊接封裝

卓越的長期老化：750年內±20ppb

溫度穩定性：-10°C至+40°C范圍內±85ppb

應用:基站,精密全球定位系統,蜂窩基礎設施,測試與測量設備,交換機和路由器,時間和頻率參考。晶振資料下載

ABRACON晶振	生產品牌	型號	類型	頻率	輸出	電壓	頻率穩定度	工作溫度
AOCJYR-10.000MHZ-M5625LF	Abracon晶振	AOCJYR	OCXO	10MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF	Abracon晶振	AOCJYR	OCXO	20MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJY7TQ-X-100.000MHZ-1	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±100ppb	-40°C ~ 70°C
AOCTQ5-V-10.000MHZ-I5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±10ppb	-55°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I3-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-55°C ~ 85°C
AOCJY5-10.000MHZ	Abracon晶振	AOCJY5	OCXO	10MHz	Sine Wave	12V	±50ppb	-55°C ~ 85°C
AOCJY6-10.000MHZ-5	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	12V	±0.5ppb	-20°C ~ 70°C
AOCJY7TQ-V-100.000MHZ-1	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±100ppb	-40°C ~ 70°C
AOCJY7TQ-X-100.000MHZ-5	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±50ppb	-40°C ~ 70°C
AOCJY6-10.000MHZ-1	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	11.4 V ~ 12.6 V	±0.1ppb	-20°C ~ 70°C
AOCTQ5-X-10.000MHZ-I5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-I5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-I5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-45°C ~ 85°C
AOCTQ5-X-10.000MHZ-M10-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±10ppb	-40°C ~ 85°C
AOCTQ5-X-10.000MHZ-M5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-55°C ~ 85°C
AOCJY7TQ-X-100.000MHZ-2	Abracon晶振	AOCJY7TQ	OCXO	100MHz	Sine Wave	12V	±200ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M6069LF	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±50ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF	Abracon晶振	AOCJYR	OCXO	12.8MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCTQ5-X-10.000MHZ-M10	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±10ppb	-40°C ~ 85°C
AOCTQ5-V-10.000MHZ-M10-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±10ppb	-55°C ~ 85°C
AOCTQ5-V-10.000MHZ-I3	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±3ppb	-45°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5	Abracon晶振	AOCTQ5	OCXO	10MHz	CMOS	5V	±5ppb	-55°C ~ 85°C
AOCTQ5-V-10.000MHZ-M5-SW	Abracon晶振	AOCTQ5	OCXO	10MHz	Sine Wave	5V	±5ppb	-55°C ~ 85°C
AOCJY6-10.000MHZ-2	Abracon晶振	AOCJY6	OCXO	10MHz	Sine Wave	11.4 V ~ 12.6 V	±0.2ppb	-20°C ~ 70°C
AOCJY7TQ-V-100.000MHZ-2	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±200ppb	-40°C ~ 85°C
AOCJY7TQ-V-100.000MHZ-5	Abracon晶振	AOCJY7TQ	VCOCXO	100MHz	Sine Wave	12V	±50ppb	-40°C ~ 70°C
AOCJYR-24.576MHZ-M6069LF-T	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±50ppb	-40°C ~ 85°C
AOCJYR-10.000MHZ-M5625LF-T	Abracon晶振	AOCJYR	OCXO	10MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-24.576MHZ-M5834LF-T	Abracon晶振	AOCJYR	OCXO	24.576MHz	LVCMOS	3.3V	±25ppb	-40°C ~ 85°C
AOCJYR-12.800MHZ-M5649LF-T	Abracon晶振	AOCJYR	OCXO	12.8MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJYR-20.000MHZ-M5627LF-T	Abracon晶振	AOCJYR	OCXO	20MHz	LVCMOS	3.3V	±20ppb	-40°C ~ 85°C
AOCJY7-100.000MHZ	Abracon晶振	AOCJY7	OCXO	100MHz	Sine Wave	11.4 V ~ 12.6 V	±50ppb	-20°C ~ 70°C
