常用封裝2520mm晶振Q24FA20H0007300用于藍牙模塊晶振應用

來源：億金電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-09-26 09:48:40【大中小】

分享到：

晶振在藍牙模塊中無處不在，常用的四款晶振是SMD2016，SMD2520，SMD3225，SMD5032貼片晶振，使用的頻率范圍：12MHz，16MHZ，20MHz，24MHZ，26MHZ，32MHz，另外還有一款頻率為32.768KHZ。晶振是非常復雜的頻率元器件。

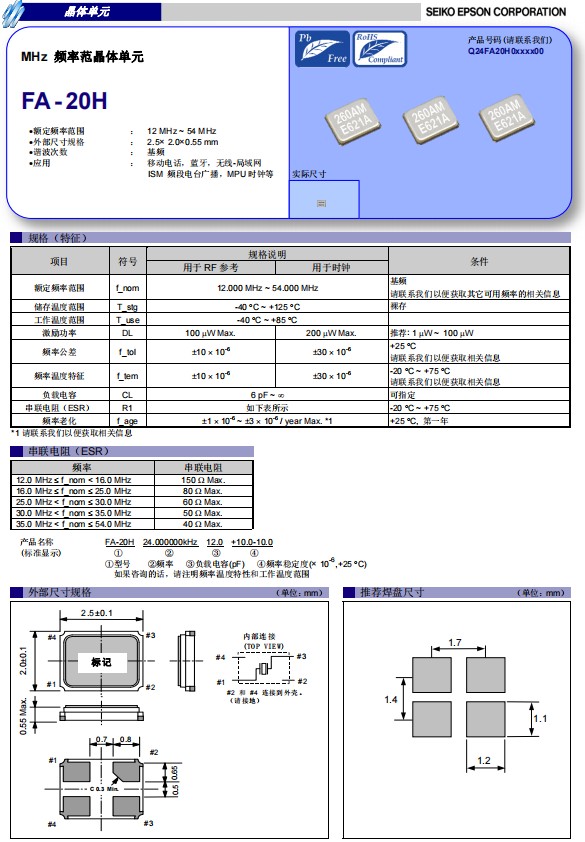

日本進口愛普生晶振FA-20H，是一款石英晶體諧振器，小體積晶振尺寸2.5x2.0mm無源晶振，四腳貼片晶振，頻率范圍12MHz至54MHz。具有超小型，輕薄型，耐熱及耐環境特性，主要用于移動電話，智能手機，藍牙模塊，無線-局域網，兒童用游戲機，ISM頻段電臺廣播，MPU時鐘等。

常用封裝2520mm晶振Q24FA20H0007300用于藍牙模塊晶振應用

愛普生晶振	尺寸	型號	頻率	負載電容	精度	頻率公差	工作溫度
Q24FA20H0000100	2.5x2x0.55mm	FA-20H	18.000000MHz	10pF	+/-10ppm	+/-20ppm	-30to+85°C
Q24FA20H0000300	2.5x2x0.55mm	FA-20H	40.000000MHz	9pF	+/-10ppm	+/-18ppm	-20to+70°C
Q24FA20H0000500	2.5x2x0.55mm	FA-20H	26.000000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0000600	2.5x2x0.55mm	FA-20H	26.000000MHz	10pF	+/-10ppm	+/-10ppm	-20to+70°C
Q24FA20H0000800	2.5x2x0.55mm	FA-20H	48.000000MHz	7pF	+/-50ppm	+/-30ppm	-20to+70°C
Q24FA20H0002900	2.5x2x0.55mm	FA-20H	40.000000MHz	8pF	+/-10ppm	+/-15ppm	-20to+75°C
Q24FA20H0003100	2.5x2x0.55mm	FA-20H	40.000000MHz	9pF	+/-10ppm	+/-15ppm	-20to+75°C
Q24FA20H0003600	2.5x2x0.55mm	FA-20H	40.000000MHz	11.5pF	+/-10ppm	+/-15ppm	-20to+75°C
Q24FA20H0003800	2.5x2x0.55mm	FA-20H	40.000000MHz	12pF	+/-10ppm	+/-10ppm	-20to+70°C
Q24FA20H0003900	2.5x2x0.55mm	FA-20H	26.000000MHz	9pF	-9/+11ppm	-10/+8ppm	-20to+75°C
Q24FA20H0004400	2.5x2x0.55mm	FA-20H	16.000000MHz	9pF	+/-10ppm	+/-12ppm	-20to+75°C
Q24FA20H0004700	2.5x2x0.55mm	FA-20H	40.000000MHz	8.5pF	+/-15ppm	+/-15ppm	-20to+85°C
Q24FA20H0005000	2.5x2x0.55mm	FA-20H	32.000000MHz	16pF	+/-10ppm	+/-25ppm	-40to+85°C
Q24FA20H0005100	2.5x2x0.55mm	FA-20H	16.000000MHz	12pF	+/-10ppm	+/-10ppm	-15to+75°C
Q24FA20H0005200	2.5x2x0.55mm	FA-20H	40.000000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0005300	2.5x2x0.55mm	FA-20H	16.000000MHz	9pF	+/-20ppm	+/-20ppm	-20to+70°C
Q24FA20H0005400	2.5x2x0.55mm	FA-20H	24.000000MHz	12pF	+/-30ppm	+/-30ppm	-20to+75°C
Q24FA20H0005900	2.5x2x0.55mm	FA-20H	16.000000MHz	6pF	+/-10ppm	+/-12ppm	-20to+75°C
Q24FA20H0006600	2.5x2x0.55mm	FA-20H	16.000000MHz	9pF	+/-30ppm	+/-30ppm	-20to+75°C
Q24FA20H0006900	2.5x2x0.55mm	FA-20H	40.000000MHz	10pF	+/-10ppm	+/-15ppm	-30to+85°C
Q24FA20H0007000	2.5x2x0.55mm	FA-20H	26.000000MHz	8pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0007300	2.5x2x0.55mm	FA-20H	26.000000MHz	10pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0007400	2.5x2x0.55mm	FA-20H	26.000000MHz	10.5pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0007700	2.5x2x0.55mm	FA-20H	26.000000MHz	12pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0007900	2.5x2x0.55mm	FA-20H	26.000000MHz	16pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0008500	2.5x2x0.55mm	FA-20H	24.000000MHz	10pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0008600	2.5x2x0.55mm	FA-20H	24.576000MHz	8pF	+/-15ppm	+/-15ppm	-20to+75°C
Q24FA20H0008700	2.5x2x0.55mm	FA-20H	30.000000MHz	10pF	+/-10ppm	+/-10ppm	-20to+70°C
Q24FA20H0009200	2.5x2x0.55mm	FA-20H	24.000000MHz	10pF	+/-10ppm	+/-20ppm	-40to+85°C
Q24FA20H0009300	2.5x2x0.55mm	FA-20H	12.000000MHz	10pF	+/-30ppm	+/-30ppm	-20to+70°C
Q24FA20H0009500	2.5x2x0.55mm	FA-20H	27.000000MHz	7pF	+/-10ppm	+/-10ppm	-20to+75°C

Q24FA20H0034600	2.5x2x0.55mm	FA-20H	31.250000MHz	12pF	+/-50ppm	+/-50ppm	-40to+85°C
Q24FA20H0035200	2.5x2x0.55mm	FA-20H	16.000000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0035500	2.5x2x0.55mm	FA-20H	25.000000MHz	16pF	+/-10ppm	+/-15ppm	-30to+85°C
Q24FA20H0036400	2.5x2x0.55mm	FA-20H	32.000000MHz	12pF	+/-10ppm	+/-13ppm	-30to+85°C
Q24FA20H0037100	2.5x2x0.55mm	FA-20H	32.000000MHz	6pF	+/-10ppm	+/-13ppm	-30to+85°C
Q24FA20H0037200	2.5x2x0.55mm	FA-20H	16.000000MHz	15pF	+/-20ppm	+/-30ppm	-20to+85°C
Q24FA20H0038000	2.5x2x0.55mm	FA-20H	32.000000MHz	16pF	+/-10ppm	+/-20ppm	-40to+85°C
Q24FA20H0038100	2.5x2x0.55mm	FA-20H	28.636360MHz	30pF	+/-30ppm	+/-30ppm	-40to+85°C
Q24FA20H0038400	2.5x2x0.55mm	FA-20H	30.000000MHz	15pF	+/-10ppm	+/-20ppm	-40to+85°C
Q24FA20H0038600	2.5x2x0.55mm	FA-20H	12.000000MHz	10pF	+/-20ppm	+/-25ppm	-20to+75°C
Q24FA20H0038700	2.5x2x0.55mm	FA-20H	16.384000MHz	10pF	+/-15ppm	+/-15ppm	-20to+70°C
Q24FA20H0039000	2.5x2x0.55mm	FA-20H	25.000000MHz	18pF	+/-20ppm	+/-18ppm	-40to+85°C
Q24FA20H0039100	2.5x2x0.55mm	FA-20H	16.000000MHz	16pF	+/-20ppm	+/-30ppm	-20to+70°C
Q24FA20H0039400	2.5x2x0.55mm	FA-20H	24.000000MHz	12pF	+/-10ppm	+/-19ppm	-40to+85°C
Q24FA20H0040400	2.5x2x0.55mm	FA-20H	25.000000MHz	12pF	+/-10ppm	+/-10ppm	-20to+70°C
Q24FA20H0041800	2.5x2x0.55mm	FA-20H	16.000000MHz	12pF	+/-20ppm	+/-40ppm	-40to+85°C
Q24FA20H0042200	2.5x2x0.55mm	FA-20H	24.000000MHz	20pF	+/-30ppm	+/-20ppm	-20to+75°C
Q24FA20H0042400	2.5x2x0.55mm	FA-20H	27.000000MHz	20pF	+/-30ppm	+/-30ppm	-20to+75°C
Q24FA20H0042800	2.5x2x0.55mm	FA-20H	27.120000MHz	10pF	+/-10ppm	+/-30ppm	-40to+85°C
Q24FA20H0043100	2.5x2x0.55mm	FA-20H	27.120000MHz	18pF	+/-20ppm	+/-30ppm	-40to+85°C
Q24FA20H0043400	2.5x2x0.55mm	FA-20H	24.000000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0044200	2.5x2x0.55mm	FA-20H	16.000000MHz	8pF	+/-10ppm	+/-11ppm	-20to+75°C
Q24FA20H0045900	2.5x2x0.55mm	FA-20H	25.000000MHz	12pF	+/-30ppm	+/-30ppm	-20to+70°C
Q24FA20H0047800	2.5x2x0.55mm	FA-20H	32.000000MHz	12pF	+/-10ppm	+/-25ppm	-40to+85°C
Q24FA20H0048500	2.5x2x0.55mm	FA-20H	16.000000MHz	10pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0049200	2.5x2x0.55mm	FA-20H	25.400000MHz	10pF	+/-10ppm	+/-10ppm	-20to+75°C
Q24FA20H0049600	2.5x2x0.55mm	FA-20H	40.000000MHz	8pF	+/-10ppm	+/-10ppm	-20to+75°C

常用封裝2520mm晶振Q24FA20H0007300用于藍牙模塊晶振應用

晶振特點和屬性:
1. 按形狀區分晶振有(SMD貼片晶振)和DIP(插件晶振)兩種。貼片晶振價格跟插件晶振相對比下，貼片晶振價格貴一些。
2. 按頻率區分貼片晶振有MHZ和KHZ。MHZ常用封裝的有SMD2016、SMD2520、SMD3225、SMD5032、SMD6035、SMD7050。而KHZ最常用的頻率32.768KHZ；在手機和藍牙應用的晶振頻率有：12MHZ，16MHZ，24 MHZ，26 MHZ，32MHZ貼片晶振配套使用。
3. 按性能區分貼片晶振分為：有源晶振（石英晶體振蕩器、溫補振蕩器、壓控振蕩器、恒溫振蕩器）和無源晶振（石英晶體諧振器、陶瓷晶振）。
4. 按材質區分貼片晶振分為金屬封裝和陶瓷封裝。
