請教最大輸入功率.

標準規格是,SAW雙工器的發送方,和發送用的濾波器是CW(ContinuousWave),+29dBm(50℃、5000個小時).除此之外的規格是CW+13dBm(50℃、5000個小時).

請教SAW濾波器件的MSL(濕氣敏感性等級).

敝公司所有SAW器件都是MSL3.(需要防潮包裝

請教SAW濾波器的儲存條件.

防潮包裝未打開時：請儲存在常溫常濕(-10～+40℃、30～85%RH)的環境下.但是京瓷晶振公司出廠后超過1年的產品,有可能產生可焊性劣化,所以使用之前務必測定可焊性.

防潮包裝打開后：打開包裝后,在5～30℃、60%RH以下的環境下,請務必在168個小時內進行貼片安裝.

  QANTEK技術公司成立于2005年,其愿景是成為具有卓越設計和技術支持的全球時間和頻率管理組件制造商.QANTEK創造了極具競爭力的商業模式,使其能夠為原始設備制造商,合同制造商和分銷商提供廣泛的高可靠性微處理器晶體和晶體振蕩器.QANTEK晶振我們的客戶提供高質量的產品,具有競爭力的價格,及時交付,優秀的工程和技術支持,以及在短時間內改變生產要求的靈活性.QANTEK的商業模式是通過在初始設計,原型設計和制造流程中為其提供幫助,與客戶發展緊密的長期關系.

  QANTEK CRYSTAL包括通孔和表面安裝提供的全面產品范圍：

  石英晶體（XTAL）

  時鐘振蕩器（XO）

  壓控晶體振蕩器（VCXO）

  溫度補償晶體振蕩器（TCXO）

  烘箱控制晶體振蕩器（OCXOs）

  石英晶體濾波器

  陶瓷諧振器

影響晶振在產品中的使用有多方面的因素,包括晶振的頻率,溫度,老化,抗振性能等.億金電子專業生產銷售石英貼片晶振,陶瓷諧振器,霧化片以及濾波器等頻率元件,為了更好的服務廣大用戶,億金電子也收集了很多關于晶振的產品資料供應廣大用戶查閱.下面我們一起了解晶振的溫度變化以及溫度特性更益于提供產品價值.

晶振的溫度特性：

所謂晶振的溫度特性是指石英晶體在不同溫度下的電性能變化情況,優良晶體的溫度特性呈光滑的三次曲線(AT切)或二次曲線(BT切),與理論曲線非常相似.主要影響因素是芯片的切型與切割角度,另外芯片加工過程的平面度(高頻)和修邊情況(低頻)也會影響晶振的溫度特性.制程中芯片污染,電極偏位等也會對晶振的溫度特性造成影響.

村田制作所提供高性能表面聲波(SAW)射頻(RF)組件,包括濾波器,雙工器,諧振器和頻率控制器件,為RF工程師提供了來自全球一家制造商的各種基于SAW聲表面濾波器的射頻元件選擇.Murata SAW技術在尺寸,性能,成本和上市時間方面處于行業領先地位.

村田擁有最廣泛的SAW產品組合之一,頻率范圍可供40MHz至2.7GHz,適用于蜂窩頻段,ISM頻段,GPS和GNSS頻段以及其他頻段.村田晶振集團先進的生產設施使其能夠為大批量和高性能市場提供SAW組件.

ThunderboltTM是由英特爾開發的高速數字接口,通信速率高達40Gbps.ThunderboltTM3是基于PCI-Express技術開發的,已經反復定義.該技術在2019年被采用為USB 4.0的標準規范.它有望作為高速通用接口傳播.村田研究了適用于ThunderboltTM3噪聲條件和對策的噪聲濾波器.

測量USB3.1（Gen1和Gen2）的輻射噪聲

  使用連接到主機PC的USB3.1兼容SSD執行通信,并測量輻射噪聲.（在Gen1和Gen2操作模式下測量）當共模扼流圈噪聲濾波器NFP0QHB542HS2作為噪聲對策插入USB Tx線時,也確認了噪聲電平.

村田株式會社擁有先進的生產技術,高端儀器設備,是業內有名的電子元件制造商.億金電子憑借自身的努力獲得村田晶振代理權限,不僅提供村田陶瓷晶振,村田石英晶體,同時代理村田濾波器,產品具有高精度,低功耗,高穩定性能.下面是有關村田智能手機音頻電路噪聲濾波器的介紹.

智能手機配備無線通信功能,如2G/3G/LTE無線局域網和藍牙.雖然智能手機在不斷升級,越來越多功能,但是更多的無線通信功能需要設計人員花費更多的時間精力去處理電路的問題,以及因噪聲干擾問題導致的接收器靈敏度下降等.

智能手機通常通過FPC(柔性印刷電路)從主板連接到揚聲器.此外,該FPC充當發射噪聲并在許多情況下引起問題的天線.在這里,我們想描述智能手機音頻電路中使用的噪聲濾波器的性能以及有關其使用的一些預防措施.

   Maxim總部位于美國加州,是在1983年成立.主要生產銷售放大器,數據轉換器,顯示電路,光纖傳輸器,溫度傳感器以及模擬濾波器,石英貼片晶振,晶體振蕩器等.Maxim晶振公司雇員超過3000人,分布在美國總部及世界各地的分支機構.

   Maixim公司的生產技術處于同行業領先水平,Maxim是實時時鐘(RTC)產品的引領者,已經設計了多款在市場上炙手可熱的實時時鐘產品.這些產品提供完全集成的高精度、溫度補償RTC方案.多數情況下,RTC的精度主要取決于晶振頻率隨溫度的變化.因此,對晶體進行高精度的溫度補償能夠提高這些器件的時鐘精度.

  愛普生集團在電子行業中占有領導地位,主要生產陀螺儀傳感器,模塊,實時時鐘,晶體振蕩器,石英貼片晶振等.憑借一流的技術生產高品質,高精密產品,獲得廣大用戶信賴.以下億金電子給大家介紹用于汽車控制系統的愛普生SAW濾波器和諧振器.

  愛普生為汽車控制系統提供SAW濾波器和諧振器,愛普生為射頻應用提供SAW（表面聲波）諧振器和濾波器.SAW設備用于頻率超過100MHz的通信系統,如汽車遙控無鑰匙進入（RKE）、無線通信等.

石英晶體諧振器與石英晶體振蕩器被廣泛用于各種各樣的產品應用中,在電路中占有重要地位.億金電子專業生產銷售石英晶體,SMD晶振,以及晶體濾波器,晶體振蕩器等.各種封裝尺寸齊全,品質穩定,獲得廣大用戶一致認可.

通過增加額外的電容和電感可以調整或拉動石英晶體諧振器的頻率,并且存在晶體的拉動因子.億金電子晶振廠家下面給大家介紹石英晶體諧振器的頻率修整.

在某些情況下,必須能夠修整或拉動晶體的共振頻率.當晶振晶體以并聯諧振模式工作時,這可以通過外部電路實現.[系列模式受到非常小的影響].可以計算通常被稱為晶體拉動因子r的因子,以確定使用外部組件可以拉動或改變頻率的程度.

  我們都知道愛普生是日本晶體行業的佼佼者,專業研發制造石英晶體,貼片晶振,有源晶體振蕩器,其實除了晶振產品,愛普生也生產辦公自動化以及貼片電容,濾波器等產品.在SAW晶體濾波器方面同樣取得出色表現.

  愛普生的SAW振蕩器具有高頻和低抖動特性,愛普生的SAW石英晶體振蕩器具有高速串行通信所需的“高頻”和“低抖動特性”性能.SAW振蕩器包含一個超過100MHz的SAW諧振器,工作在穩定的基波振蕩.此外,它還支持各種輸出類型和電源電壓.

億金電子專業生產銷售晶振晶體,陶瓷諧振器,為了更好的服務廣大用戶,每天更新新聞動態,免費提供技術資料,讓大家第一時間掌握最新資訊.以下是有關村田陶瓷諧振器壓電振動模式控制應用研究.

壓電振動模式控制及其在無鉛壓電陶瓷中的應用研究

壓電陶瓷廣泛用于諧振裝置應用,例如信號處理濾波器和諧振器,致動器和發聲器應用,其中電信號被轉換成機械位移,振動或聲音,以及傳感器應用,其中機械沖擊或應力被轉換成電信號.控制在壓電體內部傳播的彈性振動波的行為對于電信號和機械信號的這種轉換是重要的.

壓電陶瓷的極化結構和晶粒結構的某些設計使得能夠獲得以前不可能的獨特特征.本文基于陶瓷雙層技術的壓電陶瓷極化結構設計,提出了一種能量俘獲現象(彈性振動集中在電極區域的現象).

Poling結構設計對厚度延伸模式的能量俘獲

厚度延伸振動的基本振動模式和奇數次諧波模式與厚度剪切振動的偶數次諧波模式耦合.厚度延伸振動的基波模式(TE1模式)與厚度剪切振動(TS2模式)的二階諧波模式耦合.因為TE1模式和TS2模式的共振頻率彼此接近,所以波數和晶振頻率具有這樣的關系(色散關系),其中由于材料的彈性特性的不同,它們彼此施加強烈的影響.如果各向同性介質中的泊松比小于1/3,則TE1模式的共振頻率將小于TS2模式的共振頻率.

具有熱穩定特性的壓電陶瓷晶振如鈦酸鉛顯示出這種分散關系.圖1中的虛線表示形成電極的區域的頻率變化.另外,在圖1中,縱軸右側的波數是實數,左側的波數是虛數.波數的虛數值意味著不傳播振動波.看一下TE1模式的電極區域(虛線)和非電極區域(實線)的色散關系,沒有電極區域是實數的頻率,非電極區域變成虛數的頻率數.

此文中介紹了晶體操作和基本振蕩器設計的理論,以及還討論了晶振晶體考慮因素和設計限制.歡迎廣大工程技術收藏參考.

頻率控制裝置通常是壓電裝置,本質上是機電的.機械這些設備的考慮因素(如振動,沖擊和處理)與電氣一樣重要注意事項.從微處理器定時到無線電的各種應用都需要用到晶體頻率控制用于信號數據傳輸.

諸如石英晶體和晶體振蕩器的頻率控制裝置非常脆弱.這些設備應該是處理比電子行業中使用的大多數其他組件要小得多,即使是包裝看起來非常堅固.諧振器和濾波器通常是分立的壓電器件.振蕩器包含一個諧振器使用有源設備和多個分立元件來生產獨立的頻率控制設備.

諧振器和濾波器

諧振器和濾波器使用各種材料的壓電特性.壓電一詞意味著“壓力電力”.因此,這些裝置本質上是機電的.一些材料可以使用羅謝爾鹽,電氣石,陶瓷和二氧化硅.其中,陶瓷和硅二氧化碳(石英)幾乎全部使用.

運作理論

單片石英晶體通常用于雙極濾波器.這些設備通常是“AT”切割和操作理論與諧振器類似,只是特性高度依賴于諧振器電極配置.離散晶體濾波器中使用的石英晶體諧振器和晶體具有如圖所示的等效電路

Crystek美國瑞斯克公司自成立以來,始終為各種領域提供頻率產品,包括石英晶振,石英晶體振蕩器,SMD晶振,XO時鐘晶體振蕩器,晶體濾波器,TCXO溫補晶振,VCXO壓控晶體振蕩器以及石英晶體諧振器等.美國Crystek晶振公司總部位于佛羅里達州邁爾斯堡,如今銷售代表分布世界各地,包括中國深圳地區的億金電子.

2015年7月30日--Crystek公司推出CVHD-952晶振,一種新型超低相位噪聲HCMOS壓控晶體振蕩器(VCXO晶振),提供-150dBc/Hz的典型本底噪聲.美國瑞斯克超低相位HCMOS輸出VCXO晶振,這種整體超低相位噪聲轉換為0.5psec（12kHz至80MHz）的典型相位抖動.

美國瑞斯克超低相位HCMOS輸出VCXO晶振,型號CVHD-952有源晶振,采用9x14mm SMD封裝,工作頻率范圍在131MHz至200MHz.輸入電源電壓為3.3Vdc,典型電流消耗為25mA.還可提供-40℃至+85℃的擴展工作溫度范圍.6腳貼片封裝,可過高溫回流焊接.

瑞斯克CVHD-952晶振,HCMOS輸出,電壓控制性能,瑞斯克VCXO晶振具有極低的相位噪聲性能,是高清視頻廣播設備等應用的理想選擇,具有低功耗,高精密,耐高溫等特點.符合國際ROHS環保標準,并且是獲得國際ISO9001以及ISO14001認證.

美國瑞斯克CVHD-952超低相位HCMOS輸出VCXO晶振在美國制造,可聯系億金電子Crystek代理咨詢選購0755-27876565.

   京瓷溫度補償晶體振蕩器型號包括KT1612A晶振,KT2520K晶振,KT3225K溫補晶振,KT7050B晶振等,具有10M~60MHZ寬頻率范圍,具有小體積,高精度,性能穩定等特點.京瓷TCXO晶振供應電壓1.68V～3.63V,低功耗,低抖動.適用于各種高頻率穩定應用.

NDK CRYSTAL總部位于日本,是專業研發生產頻率元件的知名制造商.生產大量的石英貼片晶振,SAW濾波器,晶體振蕩器等.億金電子多年來誠信經營為廣大用戶提供了諸多晶振產品,代理NDK晶振,NDK聲表面濾波器,同時免費提供技術資料查詢下載,以下就是NDK的聲表面濾波器的正確使用筆記,歡迎大家收藏.

請仔細閱讀以下注意事項以確保NDK的SAW濾波器使用正確并提供最佳性能.

1.僅在最大額定值范圍內使用NDK聲表面濾波器.

2.高壓直流電壓和過高的輸入電平導致其特征更加迅速惡化.確保在其額定值范圍內使用它們.

3.輸入和輸出端子上的靜電導致SAW濾波器內部的惡化和故障設備.

4.如圖6所示,振幅和波紋出現波紋由于電耦合,群延遲時間特性輸入和輸出之間. 使用聲表面濾波器時,請確定屏蔽接地條件使電耦合輸入和輸出之間的差別很小.使用以下等式計算紋波周期：Δf=1/T.

美國GEDcrystal公司是一家專注于研發制造大批量,高質量的標準和特殊定制電子器件制造商,包括合成器,OCXO振蕩器,VCXO晶振,TCXO晶振,VCTCXO壓控溫補晶振,DRO,頻率轉換器,時鐘晶體振蕩器,石英晶振,帶通/低通濾波器和便攜式信號發生器等.GEDcrystal提供低功耗,高精度,寬溫,高性能,低老化的產品以及完善的服務體系,美國GED晶振的經營理念是超越客戶的期望.下面給大家介紹的是GEDcrystal生產全步驟解析圖.

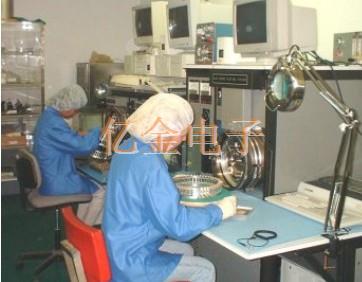

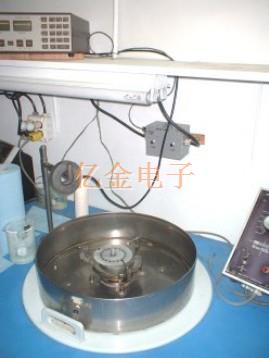

晶片打磨

使用自動搭接控制器和高級研磨化合物將水晶坯料研磨至精確厚度.

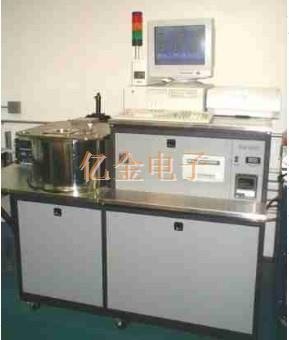

真空金屬沉積

底部電鍍采用最先進的S＆A5600蒸發器,采用低溫高真空系統,可實現超潔凈和非常穩定的金屬沉積.

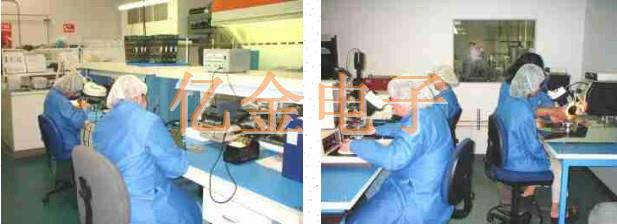

混合振蕩器電路組件區域

包含半導體芯片,晶體管和二極管,電容器和電感器的陶瓷基板在內部組裝.IC和基板上的互連采用GED引線鍵合功能-通過Al楔形鍵合或Au球鍵合.

最終頻率調整

使用S＆A5400S和S＆A5250系統進行最終頻率調整.允許自動最終將石英貼片晶振調整到1ppm以內.

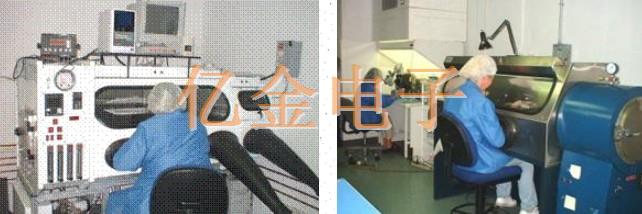

密封

密封能力包括電阻凸焊,冷焊和焊縫.GED晶振密封完成.在超純干燥的氮氣氛中,達到或超過MIL規范的密封性.GED晶振有密封性,使用陰離子泵在氮氣或真空中的能力,以確保絕對沒有油分子的遷移進入密封的氣氛.

溫度測試

GED設備可以測試晶體和有源晶振,晶體振蕩器.極端溫度從-55℃到125℃,它可以執行所有頻率和電阻測量,從商業規格到軍用規格的溫度.

TCXO校準區域

獨特的“一體化”TCXO晶振測試和校準系統由GEDCrystal公司開發.該系統縮短了交付周期并提高了晶振晶體生產率.

打標

零件使用計算機標記,帶金剛石筆尖或激光打標的雕刻機.將不同頻率的GED晶振進行標記,印上相對應的頻率以及GED晶振的標記.

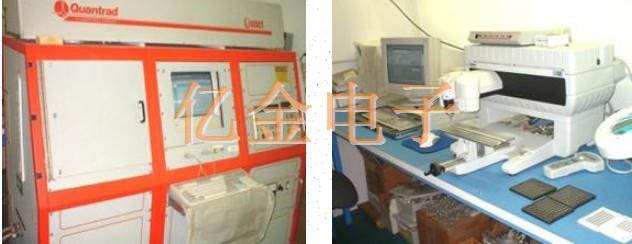

最終測試和質量控制

GED晶振對所有參數執行100％測試和檢查,所有的石英貼片晶振和晶體振蕩器等.

NAKAGAWA ELECTRONICS LIMITED（NKG）成立于1984年,注冊于'85,是一家總部設在香港的私營公司.該公司最初是石英晶體單元和陶瓷基產品的交易商,如陶瓷諧振器和濾波器.在接下來的幾年中,更多的頻率控制產品被添加到產品組合中,以提供更廣泛的產品系列.所有類型的基于石英晶體的時鐘振蕩器和VCXO,以及高端產品,如TCXO晶振和SAW濾波器型產品,都被提供給越來越多的客戶.

隨著業務的強勁增長,NKG晶振于1989年收購了位于中國周山島的現有工廠,鼓勵他參與石英晶體,插件晶振產品的生產.該工廠生產幾種傳統封裝的金屬罐石英晶體單元,稱為HC-49/U,HC-49/S和UM型.

憑借自身的產品來源,香港NKG晶體可以迅速獲得更多的市場份額,并成為著名的石英晶體單位制造商.在接下來的幾年里,NKG晶振成為幾家全球運營客戶的“首選供應商”,特別是在計算機外圍設備行業.這種認識導致了制造工廠進入更現代化的環境.

2004年,NKG CRYSTAL制造的金屬晶體被搬遷到位于上海以西約100公里的江蘇省蘇州市新建的“新加坡工業園”（SIP）.

蘇州的創業公司是通過租用工廠空間而購買土地而購買新的自有工廠.2006年,生產線可以搬進新公司,由三個10k潔凈室組成,用于石英晶振和振蕩器組裝.新的10,000平方米設施中更大的空間使其能夠投資陶瓷封裝SMD石英晶體和振蕩器的新設備.

有了這個,香港NKG晶體公司可以開發自己的振蕩器,并很快專注于高頻時鐘和具有各種輸出波形類型的VCXO,如LVPECL,LVDS和HCSL.隨著對TCXO和VCTCXO等更復雜產品的需求不斷增加,NKG開始與其他企業合作開發和制造,這遵循了行業的共同趨勢.

憑借廣泛的石英晶體,貼片晶振,TCXO,VCXO,OCXO,SPXO晶振,晶體振蕩器等頻率控制產品,香港NKG晶振公司如今已成為行業中一家經過良好重組的公司.

NAKAGAWA ELECTRONICS LIMITED（香港NKG CRYSTAL）開始在周山島制造并搬到蘇州/江蘇省.在過去的五年中,不斷增長的需求和對更具成本效益的生產線的需求導致了將生產分成兩個獨立的制造場所的決定.傳統的金屬線保存在蘇州,而所有陶瓷包裝生產都轉移到南京,以便我們今天在這兩個地方進行制造.

NKG晶振致力于為客戶提供最佳服務,以滿足并超越客戶的期望.我們通過不斷改進現有晶振產品和升級我們的系統和文檔來實現這一目標.作為變頻控制產品的制造商和供應商,我們不認為我們是銷售部門,而是為我們的客戶提供卓越的技術服務.

質量保證

香港NKG晶體致力于提供高質量的石英貼片晶振,水晶振蕩子,壓電晶體產品,并保持質量和管理體系,以確保可以保證的運營.不僅對我們的客戶,而且對我們自己的員工和社區,我們正在協調我們所有的活動,具有最高的法律和道德標準的社會責任感.我們的公司運營已經制定并正在通過參考相關的公司治理準則和國際標準（包括EICC行為準則）進行審核和更新.

符合RoHS標準

香港NKG晶體公司致力于自2004年以來提供符合RoHS標準的產品.除了我們對重金屬的內部XRF測試外,我們還在第三方進行定期測試,并與我們的材料供應商密切合作,以確保所有石英晶體振蕩器,SMD晶振,石英晶振產品完全符合EURPPEAN理事會.

我們所有晶振,SAW濾波器,陶瓷諧振器產品均符合“指令2011/65/EU”及其修訂.我們的大多數產品完全符合要求（也稱為6/6兼容）,被認為是無鉛產品.極少數項目屬于RoHS豁免,無法避免使用LEAD（Pb）.

香港NKG CRYSAL的所有石英貼片晶振,有源晶振,陶瓷諧振器,濾波器,SPXO晶振,TCXO振蕩器均符合新頒布的RoHS指令要求,符合“指令2015/863”,并且不含任何列出的四種鄰苯二甲酸鹽.這種合規性也可稱為RoHS10兼容.

通用電子器件（GED）是美國一家優質,高可靠性的電子器件生產制造商,主要產品包括OCXO晶振,TCXO晶振,VCXO晶振,SPXO晶振以及頻率轉換器,時鐘振蕩器,石英晶體,帶通/低通濾波器和便攜式信號發生器.我們設備的頻譜范圍從30Hz到26GHz.

GED晶振總部位于南加州,是一家為全球客戶提供服務的國際公司.GED提供無與倫比的高品質,低成本和出色服務的組合.GED Crystal的經營理念是超越客戶的期望.我們可以提供任何數量的標準和定制設計產品到任何交付時間表.

GED晶振設計并制造了數百萬個頻率源和石英設備.我們高度定義了所有產品的材料規格,制造,校準和測試程序,以生產最高標準的性能和質量.GED Crystal為商業行業提供標準和定制石英晶振,貼片晶振,有源石英晶體振蕩器,帶通濾波器,轉換器等產品,用于過程控制,工業,船舶,航空航天,工業和軍事.

GED Crystal的工程和設計團隊可以復制/或改造任何特殊或定制的合成器,OCXO晶體振蕩器,VCXO晶體振蕩器,TCXO晶振或大多數任何頻率源設備（舊的或新的）,以形成,適合和原始規格的功能.這意味著,不管是新型產品,還是傳統型產品,GED晶振集團均能為你提供.

將GED晶振放在您的團隊中,您將獲得超過100年的綜合工程和設計專業知識以及豐富的應用經驗,為您服務.我們的使命是幫助您解決設計問題,將風險從新機遇中解脫出來,達到更可靠,更高效,更高價值.
