井下儀器儀表中的精確計時
井下/鉆井環境是地球上最惡劣的環境之一，具有高溫和高壓。
SiTime Endura™加固型振蕩器專為航空航天、國防和工業自動化應用而設計，這些應用需要對各種惡劣環境條件具有超高的彈性。
關鍵考慮因素：
1、超出傳統軍用范圍的高溫操作
2、高機械沖擊和振動承受能力
3、密封封裝
4、高可靠性

基于硅 MEMS 的 Endura 振蕩器在氣流、熱梯度、壓力和電源噪聲下提供最低的加速靈敏度、最佳的抗沖擊和抗振動性、高可靠性和卓越的動態性能。

Endura 產品可以在工廠編程為各種參數范圍內的頻率、穩定性和電壓的任意組合，從而消除了與石英產品相關的較長交貨時間和定制成本。 Endura 振蕩器根據 MIL-PRF-55310 和 MIL-STD-883 規范進行測試。提供標準或定制的上篩選流程。

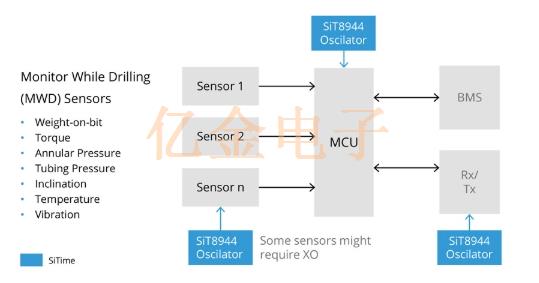

井下儀器收集關鍵的實時數據。主要應用包括隨鉆監測 (MWD) 和隨鉆測井 (LWD)。這些是類似的設備，但采用不同類型的傳感器。MWD 記錄瞬時鉆探參數，這些參數可用于提供現場、井下條件的背景信息，例如地質變化、預先存在的裂縫或空隙的存在以及動態變化。

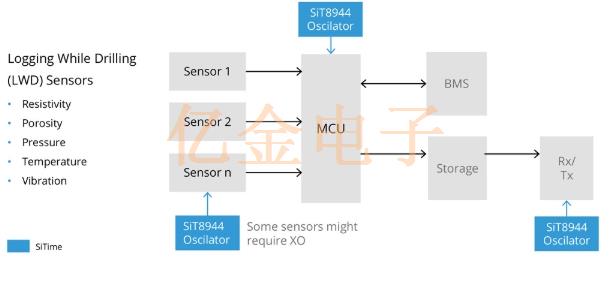

LWD 是更古老的電纜工具的更現代版本。隨鉆測井工具在鉆井時收集井下數據，無需從井中取出鉆桿。 LWD 提供與有線測井類似的功能，但在數據質量、分辨率和/或覆蓋范圍方面存在差異。

SiTime 計時解決方案的優勢
與石英晶體振蕩器相比，基于 MEMS 的振蕩器更能抵抗沖擊和振動，對電磁能和電源噪聲具有高度的免疫力，并且是可編程的。

一、在惡劣環境下更加堅固：
1、抗振性提高 4 倍 — 0.1 ppb/g（典型值）
2、抗沖擊能力提高 20 倍

二、在較寬的溫度范圍內具有更好的穩定性
1、工作溫度高達 -55 至 +125°C
2、抗氣流和熱沖擊 — 1 ppb/°C

三、靈活設計的可編程性
1、寬范圍內任意頻率、任意穩定性、任意電壓
2、一次獲得多個零件的資格

四、更高的質量和可靠性
1、可靠性提高 50 倍 — 22 億小時 MTBF

2、終身保修

五、獨特的功能
1、EMI 降低 — 降低高達 30 dB
2、低功耗，延長電池壽命
3、尺寸更小 — 封裝小至 1.2 mm x 1.1 mm

Endura™ 計時解決方案

設備	主要特征	關鍵價值
單端振蕩器 SiT8944 1 至 60 MHz SiT8945 60 至 220 MHz	-55°C 至 125°C 范圍內頻率穩定性為 ±10 ppm 至 ±50 ppm 0.1 ppb/g 加速度靈敏度低抖動： 0.5 ps RMS [1] 1.8V、2.5V、3.3V	更好的頻率和抖動裕度增強系統穩定性和魯棒性輕松實現任何設備配置最大限度地減少振蕩器的 EMI
差分晶振 SiT9346 1 至 220 MHz SiT9347 220 至 725 MHz	低抖動 0.23 ps RMS LVPECL、LVDS、HCSL 2.5 至 3.3V -40°C 至 105°C 3.2 x 2.5 毫米封裝	滿足苛刻的抖動要求 PCB 占地面積小，布局更容易由于靈活性而易于設計 MEMS可靠性
直流XO SiT3541 1 至 220 MHz SiT3542 220 至 725 MHz	數字頻率控制 I 2 C/SPI ±3200 ppm 牽引范圍 5 ppt 分辨率整個溫度范圍內的頻率穩定性為 ±10 ppm 至 ±50 ppm	無需外部 DAC 即可控制 VCXO 由于數字控制，精度更高，噪音更低
超級TCXO SiT5146 1 至 60 MHz SiT5147 1 至 60 MHz	55°C 至 105°C 范圍內的穩定性為 ±0.5 至 ±2.5 ppm ±15ppb/°C 0.009 ppb/g 加速度靈敏度	在沖擊和振動下極其穩定振動下相位噪聲無變化最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失 I 2 C/SPI 數字控制可加快設計速度
超級TCXO晶振 SiT5346 1 至 60 MHz SiT5347 60 至 220 MHz	-40°C 至 105°C 范圍內的穩定性為 ±0.1 至 ±0.25 ppm ±1ppb/°C 0.009 ppb/g 加速度靈敏度	在沖擊和振動下極其穩定振動下相位噪聲無變化最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失 I 2 C/SPI 數字控制可加快設計速度
超級TCXO SiT5348 1 至 60 MHz SiT5349 60 至 220 MHz	-40°C 至 105°C 范圍內的穩定性為 ±50 ppb ±1ppb/°C 0.009 ppb/g 加速度靈敏度	在沖擊和振動下極其穩定振動下相位噪聲無變化最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失 I 2 C/SPI 數字控制可加快設計速度
